Zellendrift ist die ungleiche Spannungsverteilung einzelner Zellen innerhalb eines Akkupacks. Messen Sie zuerst die Einzelzellspannungen im Ruhezustand: Liegt die Differenz über einen Schwellenwert in Millivolt, sollten Sie genauer prüfen, bei sehr hohen Differenzen lohnt sich ein Blick auf Balancing oder Zellentausch. Ein Lasttest zeigt dabei oft mehr als die reine Ruhespannung.
Kurz gesagt:
- Zellendrift entsteht durch altersbedingte Unterschiede im Innenwiderstand und chemische Veränderungen, was die Leistungsfähigkeit im Blick auf das BMS einschränkt.
- Eine präzise Diagnose setzt auf gemischte Ruhe- und Lastmessungen, wobei eine hohe Spannungsdifferenz im Ruhezustand erst ab bestimmten Werten Warnzeichen sind.
- Passive und aktive Balancer gleichen Spannungsunterschiede unterschiedlich aus, wobei nur aktive Systeme bei hartnäckiger Drift wirklich effektiv sind.
- Ein persistentes Delta-V oder hoher Innenwiderstand nach mehreren Ladezyklen signalisiert oft, dass ein Zellentausch unvermeidlich ist.
- Körperschäden, Korrosion oder Kontaktprobleme verfälschen Messergebnisse häufig, weshalb eine Analyse mit sorgfältiger Kontrolle aller Verbindungen essenziell ist.
Inhaltsverzeichnis
- Was ist Zellendrift? Eine technische Erklärung für Hobbyisten
- Ursachen und Folgen von Zellendrift
- Statische vs. dynamische Messung: Das praktische Prüfprotokoll
- Balancing als Gegenmaßnahme: Passiv oder aktiv?
- Wann Zellen tauschen? Reparaturoptionen und Sicherheitsregeln
- Praxisfall: Was Werkstätten bei Zellendrift oft übersehen
- Prüfservice, Balancing und Zellentausch bei Akkuplus
- Quellen
- FAQ
Was ist Zellendrift? Eine technische Erklärung für Hobbyisten
Zellendrift beschreibt, wie einzelne Zellen in einer Reihenschaltung im Lauf der Zeit unterschiedliche Spannungen annehmen, obwohl sie ursprünglich aus derselben Charge stammten. In einem Akkupack sind mehrere Zellen in Reihe verschaltet, um die gewünschte Gesamtspannung zu erreichen. Jede Zelle altert dabei ein Stück anders, und genau diese kleinen Unterschiede addieren sich zu einem messbaren Problem.
Die Ursache liegt tief in der Chemie. Beim Laden und Entladen wächst auf der Anode eine sogenannte SEI-Schicht (Solid Electrolyte Interphase), die den Innenwiderstand einer Zelle langsam erhöht. Zellen mit stärkerem SEI-Wachstum verlieren schneller Kapazität als ihre Nachbarn. Temperaturunterschiede innerhalb des Packs verstärken diesen Effekt, weil wärmere Zellen chemisch schneller altern als kühlere. Auch die Anatomie des Packs spielt eine Rolle: Busbars, Zellverbinder-Module (CMUs) und die Kühlarchitektur beeinflussen, wie gleichmäßig sich Wärme verteilt, wie eine Übersicht zu Lithium-Ionen-Batterien beschreibt. Wichtig für die Einordnung: Nicht jede Spannungsabweichung bedeutet ein defektes Pack, manche liegt einfach an Fertigungsstreuung.
Ursachen und Folgen von Zellendrift
Der Hauptmechanismus hinter Zellendrift ist ein steigender Innenwiderstand einzelner Zellen. Unter Last bricht die Spannung einer geschwächten Zelle deutlich stärker ein als bei einer gesunden, obwohl beide im Ruhezustand vielleicht ähnlich aussehen. Das ist der Grund, warum eine reine Leerlaufspannungsmessung oft täuscht.
Ein zweiter, häufig übersehener Faktor: beschädigte Messleitungen oder korrodierte Steckverbindungen. Sie täuschen dem Batteriemanagementsystem falsche Spannungswerte vor, obwohl die Zelle selbst völlig in Ordnung ist. Eine Diagnoseanleitung für Zell-Balancing empfiehlt deshalb, vor jeder Zellendiagnose die Steckverbindungen und Platinenkontakte optisch zu prüfen.

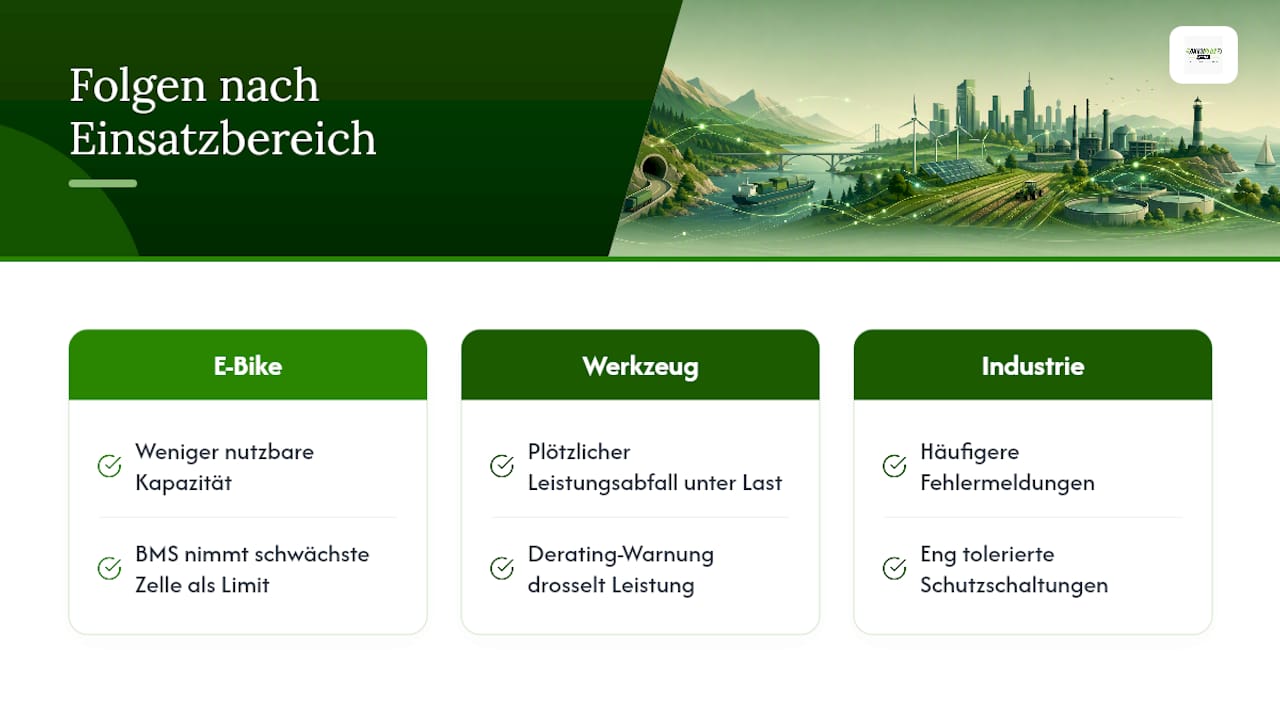

Die praktischen Folgen spüren Sie zuerst bei der Reichweite. Ein E-Bike-Akku mit ausgeprägter Drift liefert weniger nutzbare Kapazität, weil das BMS die schwächste Zelle als Grenze für den gesamten Pack nimmt. Bei Werkzeugakkus äußert sich das als plötzlicher Leistungsabfall unter Last, oft begleitet von einer Derating-Warnung des BMS, die die Leistung vorsorglich drosselt. Industrieakkus zeigen zusätzlich häufiger Fehlermeldungen, weil ihre Schutzschaltungen enger toleriert sind.
Statische vs. dynamische Messung: Das praktische Prüfprotokoll
Eine zuverlässige Diagnose kombiniert immer zwei Messarten: die Ruhespannung und das Verhalten unter Last. Ein hoher Innenwiderstand zeigt sich erst, wenn tatsächlich Strom fließt, im Ruhezustand bleibt er oft unsichtbar. Folgendes Vorgehen hat sich in der Werkstattpraxis bewährt:

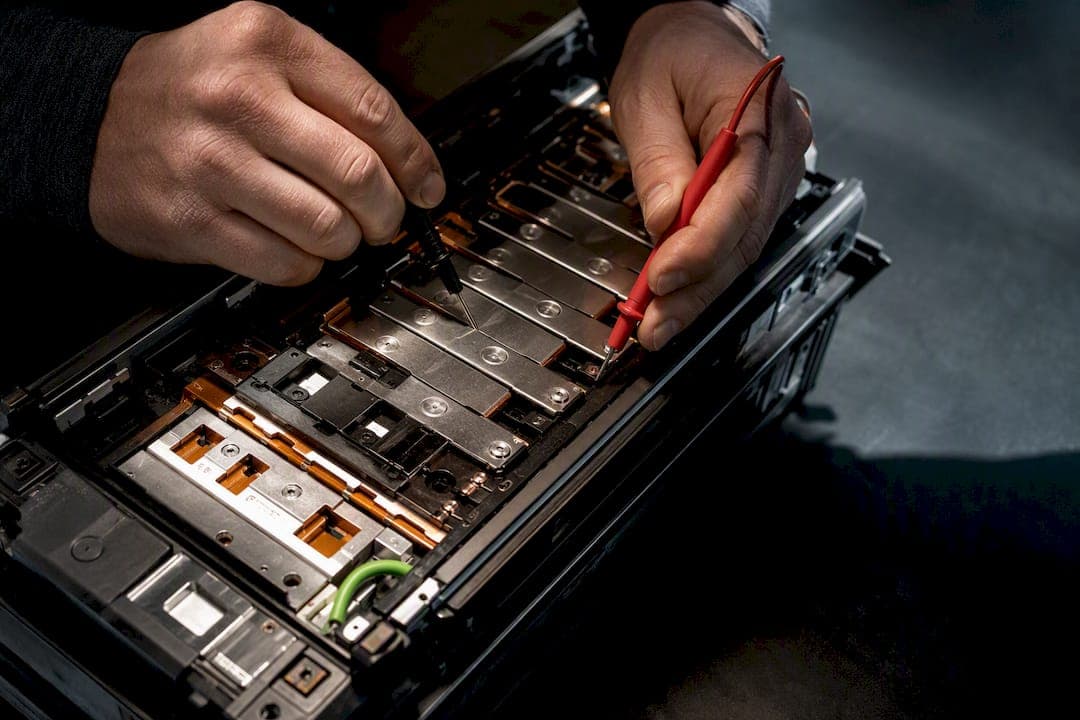

- Ruhemessung (OCV): Trennen Sie den Akku mindestens mehrere Stunden vom Lade- oder Entladestrom, bevor Sie die Einzelzellspannungen auslesen. Nur so stabilisiert sich die sogenannte offene Klemmenspannung.
- Lasttest protokollieren: Belasten Sie den Pack definiert und notieren Sie, welche Zelle unter Strom am stärksten einbricht. Ein sauberes Messprotokoll trennt hier echte Zellschwäche von einem einmaligen Ausreißer.
- Innenwiderstand messen: Eine kombinierte AC- und DC-Messung, etwa bei 1 kHz und 10 Hz, liefert laut einem Whitepaper zur Batteriemesstechnik belastbarere Aussagen über die Zellqualität als die Spannungsmessung allein, weil sie Elektrodenprobleme von reinen Kontaktfehlern unterscheidet.
- Werte interpretieren: Eine geringe Spannungsdifferenz im Ruhezustand gilt als gesund, ab einem bestimmten höheren Wert wird es zum Warnsignal, und ab noch größeren Differenzen sollten Sie über einen Tausch nachdenken, wie eine Analyse zur Diagnose von SOH und SOC festhält.
Bei LiFePO4-Zellen fallen die Differenzen am Ende von Lade- und Entladezyklen naturgemäß etwas größer aus. Eine Erläuterung zu Spannungsunterschieden bei Lithium-Eisenphosphat weist darauf hin, dass kleine mV-Abweichungen dort nicht automatisch auf einen Zellfehler hindeuten. Wer sich beim Auslesen der Rohdaten unsicher ist, kann ein Prüfprotokoll wie das Verfahren zum Messen der Akkukapazität als Ergänzung heranziehen.
Balancing als Gegenmaßnahme: Passiv oder aktiv?

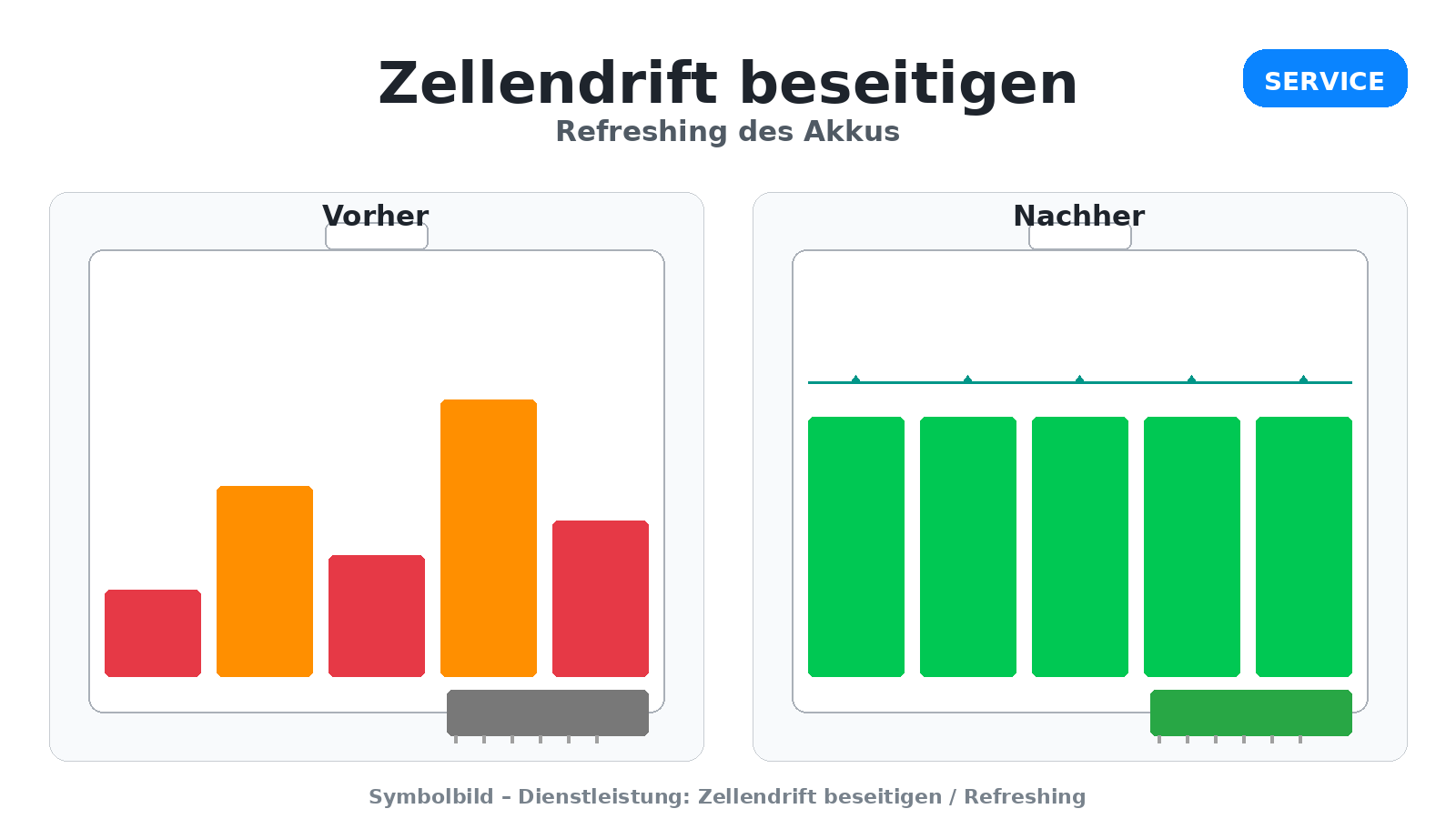

Balancing gleicht Spannungsunterschiede zwischen Zellen aus, allerdings auf zwei grundverschiedene Arten. Passive Balancer verbrennen die überschüssige Energie der stärkeren Zelle einfach über einen Widerstand, bis alle Zellen auf gleichem Niveau liegen. Aktive Balancer dagegen verschieben Energie von der volleren zur schwächeren Zelle, statt sie zu verheizen, was besonders bei hartnäckiger Drift wirksamer ist.
- Top-Balancing: Findet meist am Ladeschluss statt, wenn die Zellspannungen am empfindlichsten auf kleine Kapazitätsunterschiede reagieren.
- Passive Systeme: Stoßen bei größeren Kapazitätsunterschieden an ihre Grenze, weil sie nur ausgleichen, nicht aber echte Kapazitätslücken schließen können.
- Aktive Systeme: Helfen auch bei stärker gedrifteten Packs, sind aber technisch aufwendiger und nicht in jedem BMS verbaut.
- Balancerboard prüfen: Schauen Sie nach thermischen Auffälligkeiten auf der Platine, denn durchgebrannte Widerstände oder defekte MOSFETs erscheinen sonst wie eine dauerhafte Balancierung einzelner Zellen.
Profi-Tipp: Wenn ein aktiver Balancer ständig unter Volllast arbeitet, deutet das oft auf schlecht gematchte Zellen hin. Gut selektierte Zellen brauchen in der Regel nur moderate Balancing-Eingriffe.
Bevor Sie das Balancing verantwortlich machen, säubern Sie die Kontakte und prüfen Sie die Steckverbinder auf Korrosion. Ein günstiges Zellendrift beseitigen durch Balancing und Refreshing des Akkus bringt oft mehr als ein neues Balancerboard, wenn die Zellen selbst noch intakt sind.
Wann Zellen tauschen? Reparaturoptionen und Sicherheitsregeln
Ein Zellentausch lohnt sich, wenn die Spannungsdifferenz trotz Balancing bestehen bleibt, der Innenwiderstand einer einzelnen Zelle deutlich über dem Durchschnitt liegt oder Sie eine thermische Auffälligkeit an einer bestimmten Zelle feststellen. Ein persistentes Delta-V nach mehreren Ladezyklen ist ein klares Signal, dass Balancing allein nicht mehr reicht.
Für die Praxis gibt es drei Wege:
- Selektiver Zellentausch: Nur die betroffene Zelle wird ersetzt, etwa bei kleineren Packs wie Handy- oder Werkzeugakkus, ein Beispiel ist der Zellentausch bei Siemens SL45 Modellen.
- Professionelles Refreshing: Balancing durch eine Fachwerkstatt, wenn die Zellen selbst noch gesund sind, aber die Verteilung aus dem Gleichgewicht geraten ist.
- Modul- oder Packtausch: Sinnvoll, wenn mehrere Zellen gleichzeitig altern oder ein größeres Industriepack betroffen ist.
Öffnen Sie einen Akkupack niemals ohne vorherige Entladung auf ein sicheres Niveau und ohne geeignete Schutzausrüstung, da Lithium-Ionen-Zellen bei mechanischer Beschädigung thermisch durchgehen können. Defekte Zellen gehören zudem in die fachgerechte Batterie-Entsorgung, nicht in den Hausmüll. Ein herstellerunabhängiger Zellentausch übernimmt diese Schritte inklusive fachgerechter Entsorgung der Altzellen.
Praxisfall: Was Werkstätten bei Zellendrift oft übersehen
In der Werkstattpraxis begegnet man auffällig häufig einem Fehler: Eine gemessene Spannungsdifferenz wird sofort als Zellschaden interpretiert, obwohl in Wahrheit ein korrodierter Steckkontakt die Messung verzerrt hat. Genau diese Reihenfolge zählt: erst messen, dann balancen, erst danach über einen Zellentausch nachdenken. Wer diese Reihenfolge umdreht, tauscht mitunter gesunde Zellen aus und übersieht das eigentliche Problem an der Verbindung.
Ein Messprotokoll, das Ruhe- und Lastwerte über mehrere Zyklen dokumentiert, verrät mehr als jede Einzelmessung. Wer selbst nicht über die passende Ausrüstung verfügt oder sich bei der Interpretation unsicher ist, sollte diese Diagnose einer Fachwerkstatt mit einschlägiger Reparaturerfahrung überlassen, etwa über die Prüfung der Lade- und Entladefunktion bei Akkuplus.
— Waldemar
Prüfservice, Balancing und Zellentausch bei Akkuplus
Akkuplus ist die praktische Alternative zum Griff zum neuen Akku: Statt ein komplettes Pack zu entsorgen, prüft und reparieren Fachleute genau die Zellen, die wirklich betroffen sind, das spart Kosten und schont Ressourcen.
Wenn Ihre Messwerte eine Spannungsdifferenz über 50 mV zeigen oder Sie sich bei der Interpretation der Lastwerte unsicher sind, lohnt sich eine Prüfung der Lade- und Entladefunktion durch die Werkstatt. Bei bestätigter Drift übernimmt der Service das Beseitigen der Zellendrift per Balancing, bei dauerhaftem Delta-V oder erhöhtem Innenwiderstand folgt gegebenenfalls ein selektiver Zellentausch. Ist Ihr Akku laut Hersteller gar nicht mehr lieferbar, lohnt sich der Blick auf die Seite Reparatur durch Zellentausch prüfen lassen, bevor Sie das ganze Gerät ausmustern. Senden Sie Ihren Akku mit einer kurzen Beschreibung der gemessenen Werte ein, damit die Werkstatt direkt gezielt prüfen kann.
Quellen
- Whitepaper Batteriemesstechnik (Burster)
- HV‑Batterie Zell‑Balancing prüfen: Diagnose & Zell‑Drift Analyse
- Kompendium: Li‑Ionen‑Batterien (PVSafety)
- Scientific Explanation: Voltage Unbalance in Lithium‑Iron‑Phosphate Batteries
FAQ
Was ist die Zellspannung und warum schwankt sie?
Die Zellspannung ist die elektrische Spannung einer einzelnen Batteriezelle. Sie schwankt durch chemische Alterung, Temperatur und Innenwiderstand, wodurch benachbarte Zellen im selben Pack unterschiedliche Werte zeigen.
Wie weit darf man eine LiPo-Zelle entladen?
LiPo-Zellen sollten in der Regel nicht unter eine kritische Spannung entladen werden, da eine Tiefenentladung die Zellchemie dauerhaft schädigt und die Zellendrift verstärkt.
Wie tief darf man eine LiFePO4-Zelle entladen?
LiFePO4-Zellen gelten als robuster gegenüber Tiefenentladung als klassische Lithium-Cobalt-Zellen und zeigen naturgemäß etwas größere Spannungsdifferenzen am Ende von Lade- und Entladezyklen.
Warum entlädt sich meine LiFePO4-Batterie so schnell?
Häufige Ursachen sind ein erhöhter Innenwiderstand einzelner Zellen, ein Balancing-Problem oder ein hoher Selbstverbrauch durch das BMS. Eine Diagnose mit Ruhe- und Lastmessung klärt schnell, ob eine defekte Zelle oder ein Kontaktproblem dahintersteckt.
