Замена элементов аккумулятора шуруповерта: гид для мастера

Заменить элементы аккумулятора шуруповёрта своими руками можно, если ячейки того же типа и форм-фактора ещё продаются, а плата контроля заряда (BMS) не повреждена. Если хотя бы одно из этих условий не выполняется, замена элементов аккумулятора шуруповерта превращается в риск, а не в экономию.

Главная опасность — не испортить инструмент, а получить пожар. Литий-ионные ячейки при неправильной балансировке или коротком замыкании способны воспламениться за секунды, а повреждённая BMS иногда пропускает опасный перекос напряжения между ячейками, даже не сигнализируя об этом.

Замена оправдана, если выполняются три условия:

• вы можете купить ячейки того же типоразмера, ёмкости и с близким внутренним сопротивлением;
• у вас есть паяльник или точечный сварочный аппарат и навык работы с ним;
• стоимость ремонта заметно ниже цены нового аккумуляторного блока.

Если хотя бы одна ячейка вздулась, протекает или пахнет ацетоном, откладывайте инструменты и не открывайте корпус без надёжной защиты и негорючей поверхности. Это уже не ремонт, а работа с потенциально опасным химическим элементом.

Ключевые выводы

Безопасная замена элементов аккумулятора шуруповёрта держится на трёх вещах: подобранных по партии ячейках, точечной сварке вместо долгой пайки и обязательном контроле первого заряда под наблюдением.

Содержание

• Стоит ли делать замену самому или лучше обратиться в сервис
• Какие инструменты нужны для замены элементов аккумулятора
• Как выбрать подходящие элементы аккумулятора для шуруповерта
• Пошаговая замена ячеек: от разборки до сборки блока
• Как проверить аккумулятор после замены и сделать первый запуск
• Частые ошибки при замене элементов аккумулятора
• Альтернативы самостоятельному ремонту: новый блок или сервис
• Где купить ячейки и заказать замену аккумулятора шуруповерта
• Источники
• Часто задаваемые вопросы

Стоит ли делать замену самому или лучше обратиться в сервис

Решение зависит не от вашего энтузиазма, а от трёх факторов: доступности ячеек, состояния платы BMS и разницы в цене между ремонтом и новым блоком. Если разница невелика, ремонт часто не стоит риска и потраченного времени.

Самостоятельная замена ячеек аккумулятора обходится дешевле готового решения, но требует времени на диагностику, подбор комплектующих и сборку. Профессиональный ремонт стоит дороже, зато включает гарантию и подобранные партии ячеек с одинаковым внутренним сопротивлением — деталь, которую сложно повторить в гараже.

DIY не рекомендуется, если вы видите вздутие корпуса, следы протечки электролита, обгоревшие контакты или плата BMS не реагирует на подключение мультиметра. В этих случаях безопаснее отдать блок в сервис или сразу выбрать замену батареи шуруповерта целиком.

Какие инструменты нужны для замены элементов аккумулятора

Без правильного набора инструментов замена элементов аккумулятора превращается в лотерею.

• Цифровой мультиметр с точностью до 0,01 В для контроля каждой ячейки.
• Набор отвёрток, включая звёздочки и трёхгранники, которыми часто крепят корпуса аккумуляторных блоков.
• Точечный сварочный аппарат для никелевых полос (предпочтительно) или паяльник мощностью 60–80 Вт с тонким жалом.
• Никелевые ленты или готовые шины толщиной 0,15–0,2 мм, канифоль и флюс для пайки.
• Термоусадочная трубка нужного диаметра и строительный фен или зажигалка для усадки.
• Средства защиты: очки, нитриловые перчатки, негорючая подложка на рабочем столе, огнетушитель класса D или песок рядом.

Точечная сварка предпочтительнее пайки для литий-ионных элементов 18650 — практики отмечают, что долгий контакт паяльника перегревает корпус ячейки и сокращает её ресурс или сразу повреждает сепаратор внутри. Даже недорогой хоббийный сварочный аппарат заметно снижает риск повреждения ячеек по сравнению с прямой пайкой и ускоряет сборку блока.

Профессиональный совет: Купите мультиметр с функцией удержания показаний — это избавит вас от беготни между ячейками и щупом, особенно когда меряете напряжение в тесном корпусе аккумулятора.

За готовыми элементами и тестерами для проверки состояния ячеек проще всего обратиться в специализированный магазин: например, тестер батарей для стандартных и типовых элементов закрывает большинство бытовых задач диагностики.

Как выбрать подходящие элементы аккумулятора для шуруповерта

Главная ошибка новичков — покупать ячейки «примерно такие же». Это работает до первой глубокой разрядки, после которой блок начинает терять ёмкость быстрее оригинала.

1. Проверьте номинальное напряжение и конфигурацию. Большинство шуруповёртов на 18 В собраны по схеме 5S1P (пять ячеек по 3,6–3,7 В последовательно) или похожей комбинации последовательного и параллельного соединения (S/P). Новая партия ячеек должна повторять именно эту схему.
2. Сверьте ёмкость в mAh. Разброс между старыми и новыми элементами в одном пакете хуже, чем равномерно низкая ёмкость всех ячеек — BMS балансирует пакет по самой слабой ячейке.
3. Учтите допустимый ток разряда. Для ударных шуруповёртов и высоконагруженных инструментов нужны ячейки с повышенным номинальным током разряда от проверенных производителей, а не самые дешёвые варианты на маркетплейсе.
4. Проверьте внутреннее сопротивление партии. Ячейки из одной партии производства с близкими значениями сопротивления служат дольше и реже рассинхронизируются при заряде.
5. Оцените состояние платы BMS. Если плата исправна, менять её не нужно — но перед подключением новых элементов обязательно прогоните тест на балансировку. Если плата повреждена или показывает нестабильные значения, потребуется замена платы целиком.

Профессиональный совет: Никогда не смешивайте старые и новые элементы в одном ряду последовательного соединения. Разница в износе даже между двумя «живыми» ячейками разгонит дисбаланс за несколько циклов заряда.

Отдельный момент — переход между типами элементов. Никель-кадмиевые (NiCd) и никель-металлгидридные (NiMH) элементы имеют другое номинальное напряжение на ячейку и другую логику заряда, чем литий-ионные. Специалисты по ремонту аккумуляторов шуруповёртов предупреждают, что заменять NiCd на Li-Ion напрямую нельзя без адаптации зарядного устройства — иначе зарядка либо не завершится, либо пережжёт новые ячейки. Дефектные, вздутые или протекающие элементы нельзя выбрасывать в обычный мусор: сдавайте их в пункт приёма батарей, где их утилизируют без риска возгорания.

Пошаговая замена ячеек: от разборки до сборки блока

Здесь пригодится дисциплина не меньше, чем руки. Каждый шаг ниже завершается контрольной точкой, которую стоит зафиксировать, прежде чем двигаться дальше.

1. Разрядите аккумулятор полностью через инструмент, вкручивая шурупы в брусок, пока шуруповёрт не остановится. Это снижает риск искры при последующей разборке.
2. Сфотографируйте расположение ячеек и промаркируйте полярность маркером до того, как что-то сдвинется. Этот шаг убирает ошибку при обратной сборке почти полностью — большинство переделок случается именно из-за забытой полярности.
3. Снимите корпус, аккуратно поддевая защёлки плоской отвёрткой, не применяя силу к пластиковым фиксаторам.
4. Извлеките блок ячеек вместе с платой BMS, стараясь не тянуть за проводные шлейфы датчиков.

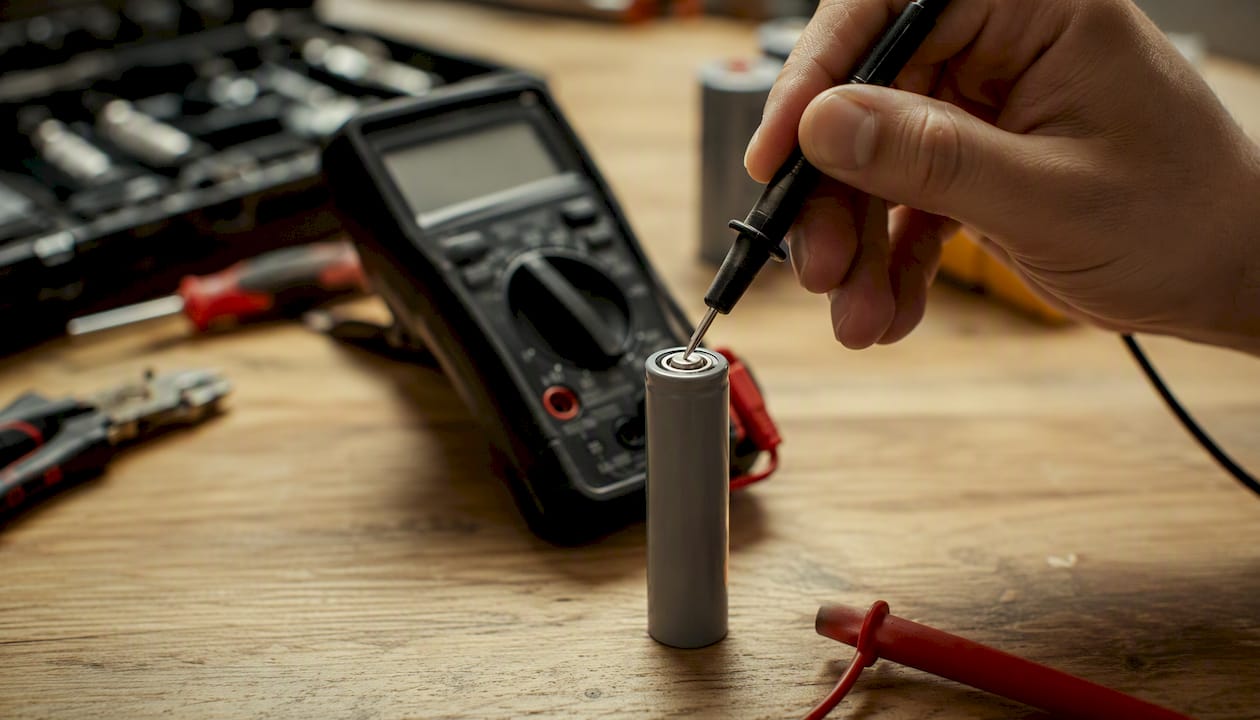

5. Измерьте напряжение каждой ячейки мультиметром. Инструкции сходятся в одном: если отдельная ячейка заметно ниже номинала соседних, именно её и нужно менять, а не весь пакет.
6. Отсоедините никелевые полосы от дефектных ячеек, используя точечную сварку в режиме реза или аккуратно отгибая полосу плоскогубцами.
7. Установите новые ячейки строго в исходной ориентации, сверяясь с фотографией из шага 2.

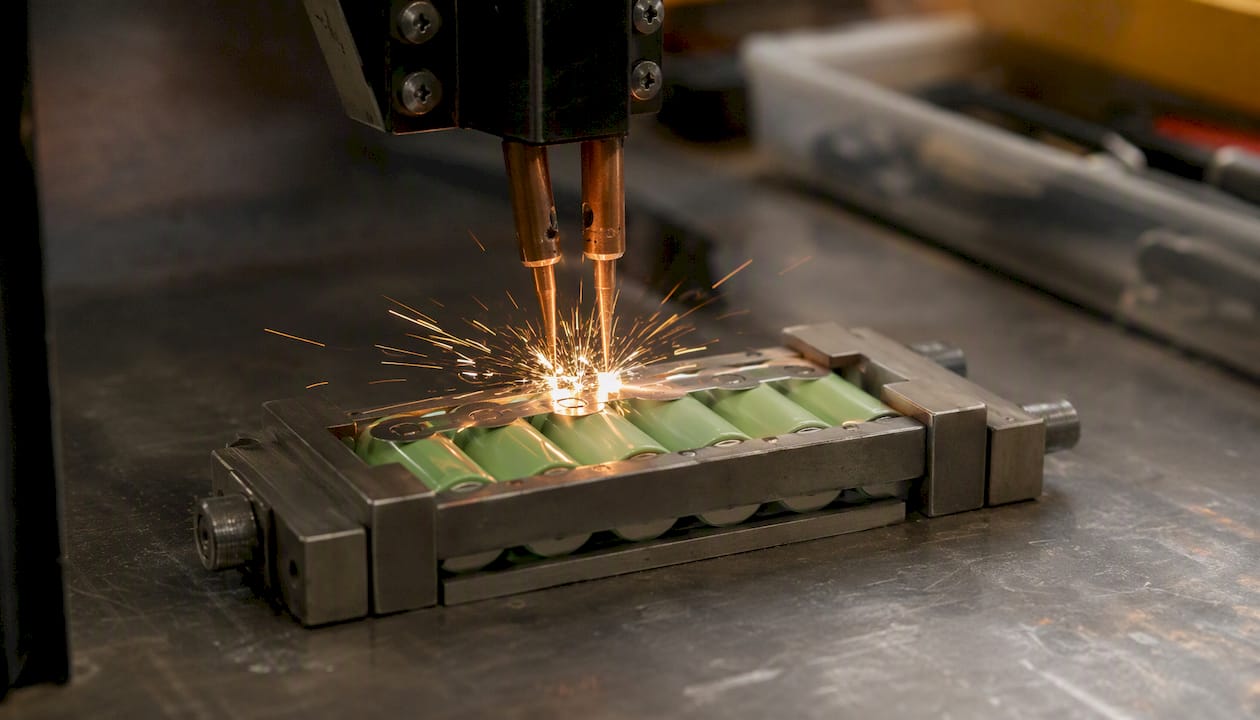

8. Приварите новые никелевые полосы короткими импульсами точечной сварки, проверяя прочность соединения лёгким натяжением.
9. Перенесите датчик температуры на новую ячейку в то же место, где он стоял на старой — это отдельно отмечают профильные сервисы восстановления, потому что без корректного показания температуры зарядное устройство не сможет вовремя остановить заряд.
10. Наденьте термоусадку на оголённые соединения и аккуратно усадите феном, не задерживая пламя или горячий воздух дольше секунды на одном месте.

Контрольная точка после сборки, но до закрытия корпуса: подключите мультиметр к выходным контактам и убедитесь, что суммарное напряжение совпадает с ожидаемым (например, 18–20 В для полностью заряженного 5-ячеечного пакета). Только после этого закрывайте корпус.

Профессиональный совет: Держите паяльник или сварочные электроды на ячейке не дольше одной секунды за раз. Долгий нагрев разрушает внутренний сепаратор ячейки быстрее, чем кажется по внешнему виду корпуса.

Мастера, которые уже разбирали десятки пакетов, в один голос говорят: экономия времени на маркировке полярности почти всегда оборачивается лишним часом на разборку неправильно собранного блока заново.

Как проверить аккумулятор после замены и сделать первый запуск

Собранный блок — это ещё не готовый инструмент, а объект наблюдения. Первый заряд решает, была ли сборка выполнена правильно.

1. Измерьте суммарное напряжение блока мультиметром сразу после сборки, до подключения к зарядному устройству.
2. Проверьте напряжение каждой ячейки отдельно через технологические отверстия платы BMS, если они доступны.
3. Убедитесь в отсутствии короткого замыкания, измерив сопротивление между плюсом и минусом блока при отключённой нагрузке.
4. Поставьте блок на зарядку на негорючую поверхность и не оставляйте его без присмотра первые 30–40 минут.
5. Следите за температурой корпуса рукой или бесконтактным термометром — заметный нагрев выше комнатной температуры на этом этапе говорит о проблеме в одной из ячеек.

Полная зарядка под наблюдением обязательна для любого только что собранного пакета: она выявляет скрытую неисправность до того, как аккумулятор попадёт в реальную работу и нагреется под нагрузкой. Не отключайте зарядное устройство раньше сигнала о завершении заряда, но и не оставляйте блок заряжаться сверх времени, указанного производителем зарядного устройства.

• Индикатор зарядного устройства должен переключиться на «заряд завершён» в ожидаемое для этой модели время.
• Корпус блока не должен нагреваться заметно сильнее, чем окружающий воздух.
• Напряжение полностью заряженного пакета должно соответствовать паспортному значению производителя инструмента.

После зарядки проведите нагрузочный тест: вкрутите десяток шурупов в брусок или, если есть возможность, подключите нагрузочный резистор и засеките время работы. Такой практический тест на реальной задаче точнее любых расчётов покажет, вернулась ли ёмкость блока к ожидаемому уровню, или ячейки подобраны неудачно.

Частые ошибки при замене элементов аккумулятора

Большинство поломок после ремонта происходит не из-за плохих ячеек, а из-за нарушения последовательности работы. Вот список того, чего делать точно не стоит.

• Не смешивайте старые и новые ячейки в одном ряду последовательного соединения — BMS не сможет их сбалансировать.
• Не паяйте литий-ионные ячейки дольше секунды за раз: перегрев корпуса необратимо повреждает элемент изнутри, даже если снаружи всё выглядит нормально.
• Не пропускайте проверку платы BMS перед сборкой — неисправная плата пропустит опасный перекос напряжения и после сборки нового пакета.
• Не путайте полярность при установке новых ячеек: одна перевёрнутая ячейка в ряду создаёт короткое замыкание при первом же включении.
• Не оставляйте контакты без термоусадки — оголённая никелевая полоса рядом с металлическим корпусом инструмента почти гарантированно замкнёт цепь.
• Не заряжайте свежесобранный блок без присмотра в первый раз, даже если предыдущий опыт был удачным.

Профессиональный совет: Держите под рукой лист бумаги с записанными значениями напряжения каждой ячейки до и после замены. Это заменяет полноценный протокол теста и помогает быстро найти проблемную ячейку, если что-то пойдёт не так через неделю.

Альтернативы самостоятельному ремонту: новый блок или сервис

Не каждый случай требует пайки и точечной сварки. Иногда правильный выбор — просто закрыть вопрос покупкой готового решения.

• Новый оригинальный аккумулятор (OEM) — самый предсказуемый вариант, если ваша модель шуруповёрта ещё поддерживается производителем, но обычно и самый дорогой.
• Совместимый аккумулятор от стороннего производителя — компромисс по цене и сроку службы, разумен, если оригинал снят с производства.
• Сервисный ремонт с заменой ячеек — вариант, когда нужны конкретные редкие типоразмеры или диагностика платы BMS, которую сложно провести без специального оборудования.
• Восстановленный аккумулятор — обычно самый бюджетный путь, но с меньшей гарантией и не всегда прозрачным происхождением ячеек.

Прежде чем сдавать блок в сервис, уточните три вещи: какой метод соединения ячеек используют (пайка или точечная сварка), дают ли гарантию именно на заменённые ячейки, а не только на работу, и проводят ли финальный нагрузочный тест перед выдачей аккумулятора клиенту. Экономически ремонт оправдан, когда сумма ячеек и работы заметно ниже цены нового блока — решение здесь всегда должно быть компромиссом между стоимостью и безопасностью, а не попыткой сэкономить любой ценой на редких дорогих ячейках.

Мнение автора и практический совет на основе опыта

Замена элементов аккумулятора шуруповёрта — это не разовый трюк, а навык, который либо есть, либо его нужно наработать на менее критичном устройстве. Я бы советовал первый опыт получать не на дорогом профессиональном инструменте, а на бытовом шуруповёрте, где цена ошибки минимальна.

Конвенциональный совет «просто купите такие же ячейки и спаяйте» упускает главное: разброс внутреннего сопротивления внутри партии решает судьбу пакета сильнее, чем бренд ячеек. Две ячейки с одинаковой маркировкой, но из разных партий, начнут расходиться по напряжению уже через десяток циклов заряда, и весь ремонт превратится в повторение через полгода.

Если у вас нет точечного сварочного аппарата и вы не готовы его покупать ради одного ремонта, честнее признать это и отдать блок в сервис или взять готовый заменяемый аккумулятор. Список контрольных точек из этой статьи, от маркировки полярности до нагрузочного теста, работает только тогда, когда его выполняют полностью, а не выборочно.

Где купить ячейки и заказать замену аккумулятора шуруповерта

Если после чтения вы решили, что паяльник и точечная сварка не для вас, это разумный выбор, а не признание поражения. Akkuplus закрывает именно ту часть работы, которая требует оборудования и опыта: подбор ячеек с одинаковым внутренним сопротивлением из одной партии, точечную сварку вместо пайки и финальный нагрузочный тест перед выдачей блока.

В каталоге можно найти как готовые сменные элементы, так и приборы для самостоятельной диагностики. Например, тестер для стандартных элементов и типовых батареек пригодится, даже если вы решите отдать сам ремонт профессионалам, а для конкретных моделей инструмента доступна услуга замены ячеек аккумулятора Bosch Dual 509 с проверкой платы и утилизацией старых элементов. Для более старой техники есть готовые примеры восстановленных пакетов, включая замену ячеек для моделей Ericsson.

Если вы не нашли свою модель шуруповёрта в каталоге напрямую, напишите в сервис через сайт Akkuplus и уточните возможность замены ячеек именно под ваш аккумуляторный блок.

Источники

Перед началом работы стоит свериться с оригинальными руководствами, на которые опирается эта инструкция: разбор типичных проблем со сменными аккумуляторами у ToolsRadar, пошаговая инструкция Lowes по ремонту аккумулятора дрели, практическое руководство Family Handyman по пересборке аккумулятора инструмента и кейс восстановления пакета NiCd на блоге Пола Хемпшола.

• Battery Replacement Dilemmas: Solving Cordless Tool Issues (DIY Solutions)
• How To Repair A Dead Drill Battery — Lowes
• Rebuild a Cordless Tool Battery — Family Handyman
• Rebuilding a 9.6v cordless drill battery pack • Paul Hempshall
• Akkuschrauber Akku reparieren: Kriterien und Praxis-Tipps für mehr Lebensdauer — Akku Doktor

Часто задаваемые вопросы

Можно ли заменить только одну ячейку в блоке аккумулятора?

Да, если остальные ячейки прошли проверку мультиметром и показывают близкие значения напряжения, но новая ячейка должна быть максимально похожа по ёмкости и внутреннему сопротивлению на соседние.

Что лучше — паять ячейки или использовать точечную сварку?

Точечная сварка предпочтительнее для литий-ионных элементов 18650, поскольку долгий контакт паяльника перегревает корпус ячейки и повреждает её изнутри.

Как понять, что плата BMS повреждена?

Если мультиметр показывает нестабильное или нулевое напряжение на выходных контактах при заведомо заряженных ячейках, плата BMS требует замены или отдельной диагностики.

Сколько стоит замена элементов аккумулятора по сравнению с новым блоком?

Точная сумма зависит от модели и количества ячеек, но ремонт обычно выгоден только тогда, когда стоимость новых элементов и работы заметно ниже цены нового аккумуляторного блока.

Куда обращаться, если не хочется делать замену самому?

Можно заказать услугу замены ячеек в специализированном сервисе вроде Akkuplus, где подбор элементов, точечную сварку и утилизацию старых ячеек выполняют под конкретную модель шуруповёрта.
