Внутреннее сопротивление аккумулятора: нормы и способы измерения

Внутреннее сопротивление аккумулятора — это сопротивление, которое источник питания создаёт собственному току внутри себя, и оно определяет, сколько напряжения теряется под нагрузкой. Чем ниже этот показатель, тем меньше просадка напряжения и тем больше тока элемент способен отдать без перегрева.

Ориентиры простые. У автомобильных стартерных свинцово-кислотных аккумуляторов внутреннее сопротивление держится в районе 10 мОм — единицы миллиом на десятки ампер-часов. У литий-ионных 18650 нормальный диапазон для новых качественных ячеек составляет 20–50 мОм, причём высокотоковые модели обычно показывают меньшие значения, чем энергоёмкие. У LiFePO4 в крупных призматических корпусах внутреннее сопротивление может быть очень низким, а у мелких кнопочных элементов оно заметно выше из-за миниатюрной геометрии электродов.

Все эти значения — не универсальная константа. Они сильно смещаются от температуры, степени заряда (SOC) и износа ячейки, поэтому в справочниках всегда приводят диапазон, а не одну цифру.

• Автомобильные Pb-АКБ: единицы — десятки мОм.
• Li-ion 18650/21700: 15–50 мОм в зависимости от модели.
• LiFePO4 (крупные призматические): доли — единицы мОм.
• NiMH: 20–100 мОм в зависимости от ёмкости и возраста.
• Кнопочные элементы: от сотен мОм до нескольких Ом.

Профессиональный совет: Прежде чем паниковать из-за «высокого» значения, сверьте показания с даташитом конкретной модели — производитель обычно указывает эталонный AC-IR при заданной частоте и температуре, и без этой привязки цифра сама по себе мало что говорит.

Измеряют этот параметр либо нагрузочным методом на постоянном токе, либо переменным сигналом на частоте 1 кГц, либо с помощью специализированных тестеров вроде LiitoKala Lii-500, YR1030, YR1035 или RC3563. Разница в подходах даёт разные числа на одной и той же батарее, и об этом стоит поговорить отдельно.

Ключевые выводы

Внутреннее сопротивление аккумулятора определяет, сколько энергии батарея теряет в тепло под нагрузкой, и его рост — самый ранний надёжный признак износа ячейки.

Содержание

• Что такое внутреннее сопротивление аккумулятора с точки зрения физики
• Почему внутреннее сопротивление определяет реальную производительность батареи
• Какие значения внутреннего сопротивления считать нормой для разных типов батарей
• Как измеряют внутреннее сопротивление: DC, AC и импедансная спектроскопия
• Пошаговая инструкция: как измерить внутреннее сопротивление аккумулятора методом постоянного тока
• Как работает AC-измерение на 1 кГц и почему его показания ниже
• Частые ошибки при измерении и как их избежать
• Как старение аккумулятора отражается на внутреннем сопротивлении
• Как выбрать прибор для измерения: от мультиметра до лабораторного импедансметра
• Лабораторная заметка: почему DC и AC дают разные числа на одной ячейке
• Как встроить контроль внутреннего сопротивления в регулярное обслуживание батарей
• Где купить приборы для измерения и что предлагает Akkuplus
• Источники
• Часто задаваемые вопросы

Что такое внутреннее сопротивление аккумулятора с точки зрения физики

Любую батарею можно представить простой эквивалентной схемой: источник электродвижущей силы (ЭДС) и последовательное сопротивление r внутри него. Когда вы подключаете нагрузку, часть напряжения теряется именно на этом внутреннем сопротивлении, а не доходит до потребителя.

Формула здесь предельно простая: U = E − I·r. На холостом ходу, когда ток близок к нулю, напряжение на клеммах практически равно ЭДС. Как только вы подаёте ток I, напряжение падает пропорционально произведению тока и внутреннего сопротивления.

Если снять несколько точек «напряжение — ток» и построить график, наклон прямой даст значение r, а точка пересечения с осью напряжения — ЭДС элемента. Это классический способ найти оба параметра одним измерением.

Здесь важно развести два термина, которые часто путают:

• Активное сопротивление (r) — то, что измеряют на постоянном токе, чистое омическое сопротивление электродов, электролита и контактов.
• Комплексный импеданс (Z) — величина, зависящая от частоты сигнала, включает не только активную, но и реактивную (ёмкостную и индуктивную) составляющую.

Одно число редко описывает батарею полностью. Импеданс ячейки меняется с частотой тестового сигнала, и то, что вы измерили на постоянном токе, отражает совсем иные процессы, чем то, что покажет анализатор на 1 кГц или на 10 Гц.

Именно поэтому инженеры, которые серьёзно занимаются диагностикой, используют не одну цифру, а спектр — так называемую электрохимическую импедансную спектроскопию (EIS), о которой пойдёт речь ниже.

Почему внутреннее сопротивление определяет реальную производительность батареи

Высокое r — это не абстрактная характеристика в даташите, а прямая потеря энергии в тепло. Мощность, рассеиваемая на внутреннем сопротивлении, считается по формуле P = I²·r, и она растёт квадратично с током.

Возьмём пример: элемент с r = 30 мОм при токе разряда 10 А теряет P = 10² × 0,03 = 3 Вт исключительно на нагрев внутри корпуса. При том же токе, но r = 100 мОм, потери вырастают до 10 Вт — этого достаточно, чтобы ощутимо разогреть небольшую ячейку 18650 за несколько минут работы.

Просадка напряжения считается ещё проще: ΔU = I·r. При тех же 10 А и 100 мОм напряжение упадёт на целый вольт — для ячейки с номиналом 3,7 В это огромная доля, которая может обрушить работу устройства, даже если запас ёмкости ещё не исчерпан.

Практические следствия видны в нескольких сценариях сразу:

• Автомобильный стартер требует пикового тока в сотни ампер — при повышенном r АКБ не может выдать нужную мощность, и мотор крутится вяло даже при полном заряде.
• Литиевые ячейки в электроинструменте или электровелосипеде с ростом r теряют способность отдавать высокий ток без критического падения напряжения под нагрузкой.
• Постоянный локальный перегрев на участках повышенного сопротивления ускоряет деградацию электролита и сепаратора, замыкая порочный круг: чем выше r, тем быстрее оно растёт дальше.

Для владельца устройства это означает одно: рост внутреннего сопротивления — самый ранний и надёжный сигнал того, что батарея теряет реальную работоспособность, зачастую раньше, чем падает измеренная ёмкость.

Какие значения внутреннего сопротивления считать нормой для разных типов батарей

Единой таблицы, подходящей для всех химий и форм-факторов, не существует — производители задают собственные эталоны для конкретной модели, и datasheet всегда точнее любого обзора. Но ориентировочные диапазоны помогают быстро понять, в каком порядке величин вы находитесь.

Разброс внутри каждой строки не случаен. На одну и ту же модель влияют температура измерения, текущий SOC (степень заряда) и возраст ячейки, поэтому конкретное число всегда стоит сравнивать в одинаковых условиях, а не с показанием, снятым в другой день при другой температуре.

Как измеряют внутреннее сопротивление: DC, AC и импедансная спектроскопия

Три подхода дают три разных числа на одной и той же батарее, и путать их — самая частая ошибка новичков.

Нагрузочный метод на постоянном токе (DC). Идея простая: подать на ячейку два разных тока, замерить напряжение при каждом и посчитать r = ΔU/ΔI. Метод хорош тем, что отражает реальное поведение батареи под нагрузкой — именно так она и работает в устройстве. Минус — нужна электронная нагрузка или мощные резисторы, и результат чувствителен к длительности импульса тока.

AC-метод на частоте 1 кГц. Через ячейку пропускают маленький переменный сигнал и измеряют отношение амплитуд напряжения и тока с учётом фазового сдвига. Частоту 1 кГц выбрали не случайно — на этой точке для большинства химий реактивная составляющая минимальна, и показание близко к чисто активному сопротивлению. Метод быстрый, безопасный для ячейки и не требует больших токов, поэтому его используют почти все портативные тестеры.

Электрохимическая импедансная спектроскопия (EIS). Прибор сканирует широкий диапазон частот и строит полную картину импеданса, включая ёмкостные и индуктивные эффекты на разных участках спектра. Это лабораторный инструмент — такую точность дают LCR-метры и специализированные анализаторы, а не карманные тестеры.

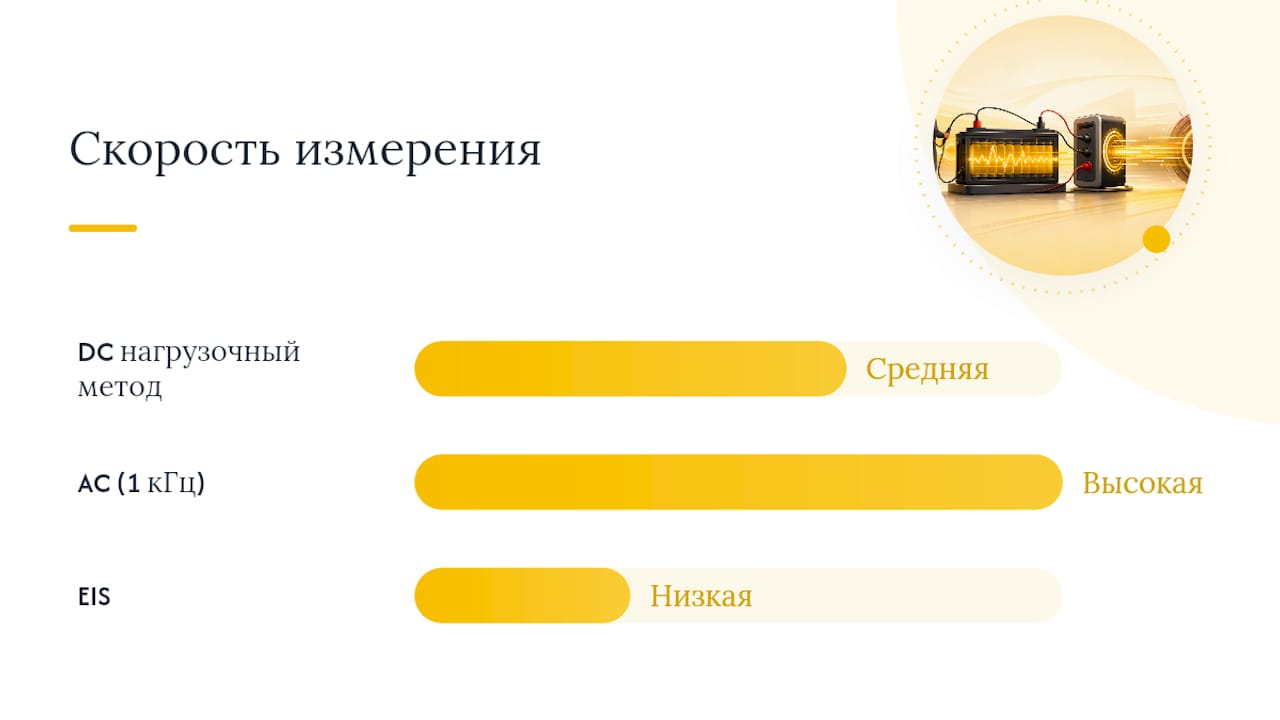

Сравнение методов по практическим критериям выглядит так:

Каждый метод даёт своё практическое применение: DC ближе к реальной эксплуатации под нагрузкой, AC быстрее для массового отбора, EIS — для глубокого исследования деградации.

Пошаговая инструкция: как измерить внутреннее сопротивление аккумулятора методом постоянного тока

Метод не требует лабораторного оборудования — хватит электронной нагрузки или подходящих резисторов, качественного мультиметра и терпения.

1. Зарядите элемент полностью и дайте остыть. Доведите ячейку до комнатной температуры 20–25 °C — холодная или разогретая после заряда батарея даст искажённое значение r.
2. Измерьте напряжение покоя (U0). Подождите минимум 10–15 минут после отключения зарядного устройства, чтобы переходные процессы полностью затухли.
3. Задайте первый ток разряда (I1). Для ячейки 2000 мАч разумная точка — около 0,2C, то есть 400 мА. Зафиксируйте установившееся напряжение U1 через 5–10 секунд под нагрузкой.
4. Переключитесь на второй, больший ток (I2). Для той же ячейки это может быть около 1C, то есть 2 А. Снова зафиксируйте напряжение U2 после короткой стабилизации.
5. Посчитайте внутреннее сопротивление по формуле: r = (U1 − U2) / (I2 − I1).
6. Повторите измерение 2–3 раза с паузой на восстановление температуры между заходами и возьмите среднее значение.

Пример расчёта на реальных цифрах: при I1 = 0,4 А напряжение U1 = 3,85 В, при I2 = 2,0 А напряжение упало до U2 = 3,80 В. Разница токов ΔI = 1,6 А, разница напряжений ΔU = 0,05 В. Отсюда r = 0,05 / 1,6 ≈ 0,031 Ом, то есть около 31 мОм — типичное значение для здоровой ячейки 18650.

Профессиональный совет: Держите импульс нагрузки коротким, 5–10 секунд, и следите за температурой корпуса — если ячейка ощутимо нагрелась во время теста, повторное измерение сразу после этого будет неточным, потому что r у большинства химий падает с ростом температуры.

Точность метода сильно зависит от мелочей:

• Используйте четырёхпроводное подключение (метод Кельвина) — раздельные провода для тока и для измерения напряжения убирают влияние сопротивления самих щупов.
• Проверяйте состояние клемм и зажимов: окисленный контакт легко добавляет 5–15 мОм фиктивного сопротивления к реальному значению ячейки.
• Не полагайтесь на одно измерение — повторяемость важнее единичной цифры, особенно при отборе ячеек для сборки батарейного блока.

Как работает AC-измерение на 1 кГц и почему его показания ниже

AC-IR-тестеры подают на ячейку небольшой переменный ток фиксированной частоты, обычно 1 кГц, и измеряют отношение амплитуды напряжения к амплитуде тока с поправкой на фазовый сдвиг между ними. Результат отражает в основном активную составляющую импеданса в этой конкретной точке частотного спектра.

Показания AC-метода почти всегда ниже, чем у DC-нагрузочного теста на той же ячейке, и разница может быть значительной: в одном из практических тестов DC-метод дал 84–88 мОм, тогда как AC-измерение на той же батарее показало значение почти в 2,5 раза меньше. Причина — на высокой частоте часть внутренних процессов, включая диффузию ионов и медленные электрохимические реакции на границе электрод-электролит, просто не успевает проявиться, и прибор видит только «быструю» омическую составляющую.

Это не делает AC-метод менее полезным — просто у него другая задача. Он отлично подходит для быстрой сортировки партии одинаковых ячеек перед сборкой батарейного блока, потому что за секунды даёт сравнимые между собой числа без нагрева и разряда элементов. Но для оценки реального поведения под большой нагрузкой, например в электроинструменте или стартере, DC-метод точнее отражает происходящее.

Практический вывод простой: если вы сравниваете десятки одинаковых ячеек 18650 на входном контроле — берите AC-тестер, это быстро и безопасно. Если хотите понять, выдержит ли конкретный аккумулятор пиковый ток вашего устройства — измеряйте на постоянном токе при токах, близких к реальным условиям эксплуатации.

Частые ошибки при измерении и как их избежать

Одна из самых распространённых ошибок — измерение холодной батареи сразу после того, как она стояла на морозе или в холодном гараже. Внутреннее сопротивление у большинства химий растёт с падением температуры, иногда в разы, и если не дать ячейке отогреться до комнатной температуры, вы получите пугающе высокое, но нерепрезентативное значение.

Вторая типичная проблема — плохой контакт щупов или клемм. Даже небольшое окисление на контактной площадке добавляет к измерению сопротивление, которого у самой ячейки нет, и особенно заметно это на дешёвых крокодилах с ослабленной пружиной.

Третья ошибка — сравнение элементов при разном SOC.

Список практических мер, которые реально снижают погрешность:

• Используйте четырёхпроводное подключение везде, где это возможно — особенно критично для значений ниже 50 мОм.
• Дайте батарее полностью стабилизироваться по температуре (минимум 30 минут при комнатной температуре после переноса из другой среды).
• Приводите все сравниваемые ячейки к одинаковому уровню заряда перед тестом.
• Проверяйте калибровку недорогого тестера на образце с известным значением сопротивления, прежде чем доверять его показаниям.
• Делайте минимум два-три повторных измерения и усредняйте, отбрасывая явно выпадающие точки.

Профессиональный совет: Перед серией измерений сделайте контрольный замер на резисторе точного номинала (например, precision-резистор 0,1 Ом) — так вы сразу увидите, насколько врёт конкретный прибор, и сможете внести поправку в дальнейшие расчёты.

Как старение аккумулятора отражается на внутреннем сопротивлении

Рост r с возрастом батареи — один из самых надёжных индикаторов износа, часто более чувствительный, чем падение измеренной ёмкости. У большинства литиевых и никелевых химий сопротивление растёт постепенно на протяжении сотен циклов, а затем ускоряется в последней трети срока службы ячейки.

Есть и другой сценарий — резкий, а не постепенный рост. Он обычно связан с локальным повреждением: перегревом отдельного участка, коротким внутренним замыканием микроскопического масштаба или деформацией электрода после механического удара. В этом случае r может подскочить в разы буквально за один цикл заряда-разряда, и такая ячейка требует немедленного вывода из эксплуатации.

Практические ориентиры для принятия решения о замене выглядят так:

• Абсолютный порог для ячеек 18650: значение выше 80–100 мОм при стандартных условиях измерения обычно означает заметную деградацию по сравнению с эталоном производителя.
• Относительный критерий для сборки батарейного блока: элемент, у которого r превышает среднее по партии на 15–20%, стоит исключить, даже если он ещё в пределах общего допустимого диапазона.
• Небольшое отклонение в 10–15% может быть некритичным для низкотоковой электроники, но фатально для параллельно-последовательной сборки, где слабая ячейка тянет на себя дисбаланс тока и перегревается быстрее остальных.

Чек-лист для диагностической оценки состояния батареи включает несколько простых шагов: сравнить измеренное значение с эталоном из datasheet конкретной модели, проверить стабильность показаний при повторных замерах, осмотреть корпус на деформацию или следы вздутия и, если возможно, провести короткий тест под реальной рабочей нагрузкой устройства, а не только лабораторным прибором.

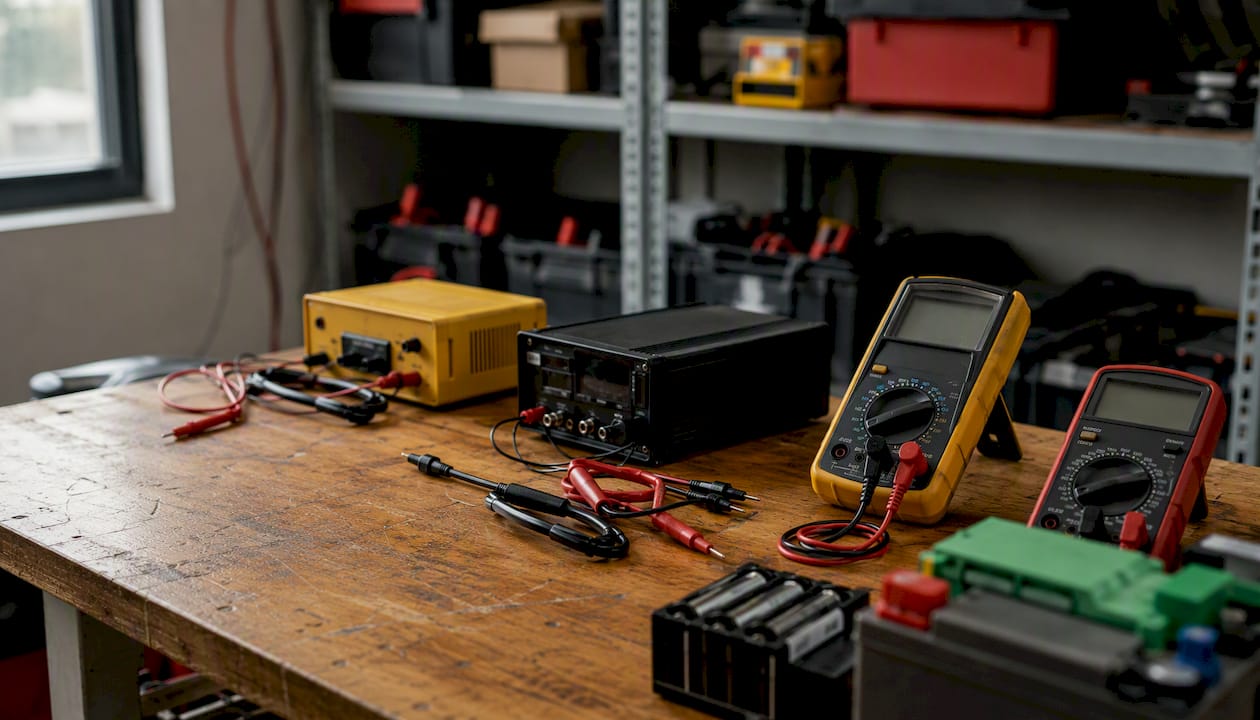

Как выбрать прибор для измерения: от мультиметра до лабораторного импедансметра

Выбор оборудования зависит от того, что вы делаете: разово проверяете одну батарею, сортируете партию ячеек для сборки или ведёте сервисную диагностику на потоке.

Для разового скрининга дома или в гараже хватит простого тестера для стандартных ячеек и кнопочных элементов — такие приборы дают быструю оценку без сложной настройки, хотя точность у бюджетных моделей ограничена, и повторяемость может гулять на 10–15%.

Для более серьёзной работы — сортировки десятков ячеек 18650, повседневной сервисной диагностики — используют либо электронную нагрузку с ручной или автоматической установкой тока, либо специализированные тестеры типа LiitoKala Lii-500, YR1030 и YR1035. Эти приборы совмещают функции зарядного устройства и измерителя AC-IR, показывая сопротивление прямо в процессе цикла заряда-разряда. Стоит помнить: недорогие модели с функцией «измерения IR» иногда дают нестабильные показания от прогона к прогону, и для критичных задач лучше перепроверять результат независимым методом.

Для лабораторной точности и работы на уровне EIS применяют LCR-метры и импедансметры вроде RC3563, которые измеряют не только модуль импеданса, но и фазовый угол на разных частотах. Это оборудование избыточно для хобби-мастерской, но необходимо там, где нужна воспроизводимость на уровне сотых доль миллиома.

При выборе смотрите на три параметра: диапазон измеряемых токов (должен перекрывать реальные нагрузки вашего устройства), наличие четырёхпроводного подключения (критично для значений ниже 50 мОм) и возможность логирования данных, если вы ведёте историю состояния батарей во времени.

Лабораторная заметка: почему DC и AC дают разные числа на одной ячейке

Разница между методами — не погрешность прибора, а разные физические процессы, которые они улавливают. Это стоит увидеть на конкретных цифрах, а не только в теории.

В одном из практических тестов сравнили показания на одинаковых литий-ионных ячейках при постоянном токе и при переменном сигнале 1 кГц.

Разница в 2,5 раза между DC и AC на одинаковой батарее — не аномалия и не брак прибора. Это ожидаемое поведение, потому что на постоянном токе в измерение попадают медленные диффузионные процессы, которые на частоте 1 кГц просто не успевают развиться.

Для практических выводов это означает: если вы сравниваете AC-показание тестера с DC-цифрой из другого источника, вы сравниваете, по сути, разные величины. Правильный подход — либо использовать один метод для всех сравнений подряд, либо явно указывать, каким методом получено число, и сверяться с тем же методом в datasheet производителя, если такая цифра там приведена.

Как встроить контроль внутреннего сопротивления в регулярное обслуживание батарей

Разовое измерение r даёт снимок состояния на один момент. Настоящую ценность этот параметр раскрывает, когда его отслеживают в динамике — тогда рост сопротивления на 20–30% за несколько месяцев говорит о проблеме задолго до того, как батарея начнёт явно подводить в работе.

Для частного пользователя разумная периодичность — проверка раз в несколько месяцев для ключевых батарей (стартерная АКБ автомобиля, аккумуляторный блок электровелосипеда) и перед каждой ответственной сборкой для отдельных ячеек 18650. Для сервисного центра подход другой: входной контроль каждой партии закупленных ячеек, плюс выходная проверка при приёме батарей на ремонт, чтобы зафиксировать точку отсчёта.

Записывайте не только итоговое число, но и условия измерения — температуру, метод (DC или AC), ток теста и SOC на момент замера. Без этих деталей архив измерений через год превращается в набор цифр без контекста, по которому невозможно сравнивать одно значение с другим.

Что касается решения о замене: элемент с повышенным r не обязательно списывать сразу. Ячейка, которая уже не годится для силового применения, часто остаётся вполне рабочей для низкотоковой задачи — например, батарейка с выросшим сопротивлением может подвести в шуруповёрте, но спокойно проработает ещё год в пульте или фонарике, где токи разряда минимальны.

Где купить приборы для измерения и что предлагает Akkuplus

Точное измерение начинается с правильного инструмента, а не с формулы. Akkuplus держит в каталоге оборудование именно для этой задачи — от простых карманных тестеров до комплектующих для сборки батарейных блоков, и это удобная точка старта, если вы только определяетесь, какой прибор вам нужен.

Если вам нужна быстрая проверка кнопочных элементов или стандартных батареек без лабораторной точности, в каталоге есть тестер для стандартных ячеек и кнопочных элементов — простое решение для домашней мастерской или мелкого сервиса. Для тех, кто работает со свинцово-кислотными АКБ, в каталоге представлены модели с изначально низким внутренним сопротивлением, например стартерная батарея Optima Red Top с технологией спиральных ячеек, которая держит стабильно низкое r даже при больших пусковых токах.

Помимо продажи готовых элементов, Akkuplus занимается заменой изношенных ячеек в аккумуляторных блоках — если измерение показало критичный рост сопротивления в конкретной сборке, необязательно менять весь блок целиком, можно заменить только проблемные элементы. Посмотрите ассортимент тестеров и комплектующих в каталоге, сверьте характеристики нужной вам ячейки с даташитом и подберите замену, которая подойдёт по параметрам именно вашему устройству.

Источники

Прежде чем принимать решение о замене батареи на основе одного измерения, полезно свериться с несколькими независимыми материалами.

• Внутреннее сопротивление — Википедия
• Измерение внутреннего сопротивления аккумуляторов методом DIY
• Как отбраковывать аккумуляторы 18650 | Аккумуляторы для электровелосипедов - Баттка
• Как измерить внутреннее сопротивление аккумулятора: методы и рекомендации
• Как определить оставшийся срок службы аккумуляторной батареи — Test‑Energy

Эта статья содержит общую техническую информацию и не заменяет консультацию квалифицированного специалиста для ответственных или промышленных применений — при работе с силовыми батарейными блоками уточняйте актуальные нормы у производителя ячеек.

Часто задаваемые вопросы

Каким должно быть внутреннее сопротивление аккумулятора?

Норма зависит от типа: у автомобильных Pb-АКБ это 3–10 мОм, у литий-ионных 18650 — 20–50 мОм, у LiFePO4 в крупном форм-факторе — доли миллиома. Точное эталонное значение всегда указано в datasheet конкретной модели.

Как правильно измерить внутреннее сопротивление аккумулятора?

Самый доступный способ — нагрузочный DC-метод: подать два разных тока, замерить напряжение при каждом и посчитать r = ΔU/ΔI. Для быстрой сортировки партии ячеек чаще используют AC-тестеры на частоте 1 кГц, которые дают меньшие, но стабильно сравнимые значения.

Какое внутреннее сопротивление должно быть у аккумулятора 18650?

У новой качественной ячейки 18650 нормальное значение составляет 20–50 мОм в зависимости от модели, при этом высокотоковые версии обычно ниже, а энергоёмкие — выше. Значение выше 80–100 мОм обычно указывает на заметный износ.

Почему AC и DC-измерения дают разные результаты?

DC-метод улавливает и медленные диффузионные процессы внутри ячейки, а AC-сигнал на 1 кГц отражает только быструю омическую составляющую. На практике DC-показание может быть в 2–2,5 раза выше, чем AC на той же батарее.

Когда аккумулятор считается изношенным по внутреннему сопротивлению?

Ориентир для замены — превышение среднего значения по партии на 15–20% или абсолютный порог около 80–100 мОм для ячеек 18650. Резкий скачок r за один цикл обычно говорит о локальном повреждении и требует немедленного вывода ячейки из эксплуатации.
