Проверка емкости аккумулятора: рабочие методы и расчёты

Для быстрого грубого контроля хватит мультиметра: подключил щупы, посмотрел напряжение, сделал вывод о степени заряда. Но реальную ёмкость в ампер-часах он не покажет. Для точного измерения нужна контролируемая разрядка (constant current discharge) или кулонное суммирование — только эти методы дают цифру, с которой можно сравнивать паспортное значение.

Разница принципиальна: напряжение говорит о состоянии заряда, а не о здоровье батареи. Полностью заряженная 12-вольтовая свинцово-кислотная батарея показывает 12,6–12,8 В независимо от того, отдаёт она номинальные 50 Ач или уже потеряла треть ёмкости из-за сульфатации. Разница видна только под нагрузкой — вот почему тест мультиметром без нагрузки годится лишь для отсеивания явно разряженных или мёртвых элементов.

Правило простое:

• Нужно за 10 секунд понять, заряжена ли батарея вообще, — берите мультиметр.
• Нужно узнать реальную ёмкость в Ач для сравнения с паспортом или для диагностики старения — разряжайте контролируемым током и считайте по формуле Ah = I × t.
• Есть подозрение на скрытую деградацию (батарея вроде заряжена, но подводит под нагрузкой) — используйте импедансный тестер как быстрый скрининг перед полным тестом.

Ключевые выводы

Точная проверка емкости аккумулятора требует контролируемой разрядки с расчётом по формуле Ah = I × t, а не только измерения напряжения мультиметром.

Содержание

• Какие методы проверки емкости аккумулятора существуют
• Как подготовить аккумулятор перед тестом емкости
• Что показывает мультиметр и чего он не увидит
• Как провести разрядный тест и посчитать ёмкость в Ач
• Нагрузочная вилка и пульсовые тесты: быстрая проверка стартерной способности
• Как работают тестеры проводимости и импеданса
• Полный разрядный тест и кулонное суммирование как эталон точности
• Как рассчитать ёмкость и что означает State of Health
• Когда пора менять батарею: пороги SoH
• Меры безопасности при проверке ёмкости
• Какое оборудование выбрать и когда обращаться в сервис
• Как часто на самом деле нужно проверять аккумулятор
• Как Akkuplus помогает с проверкой и заменой аккумуляторов
• Источники
• Часто задаваемые вопросы

Какие методы проверки емкости аккумулятора существуют

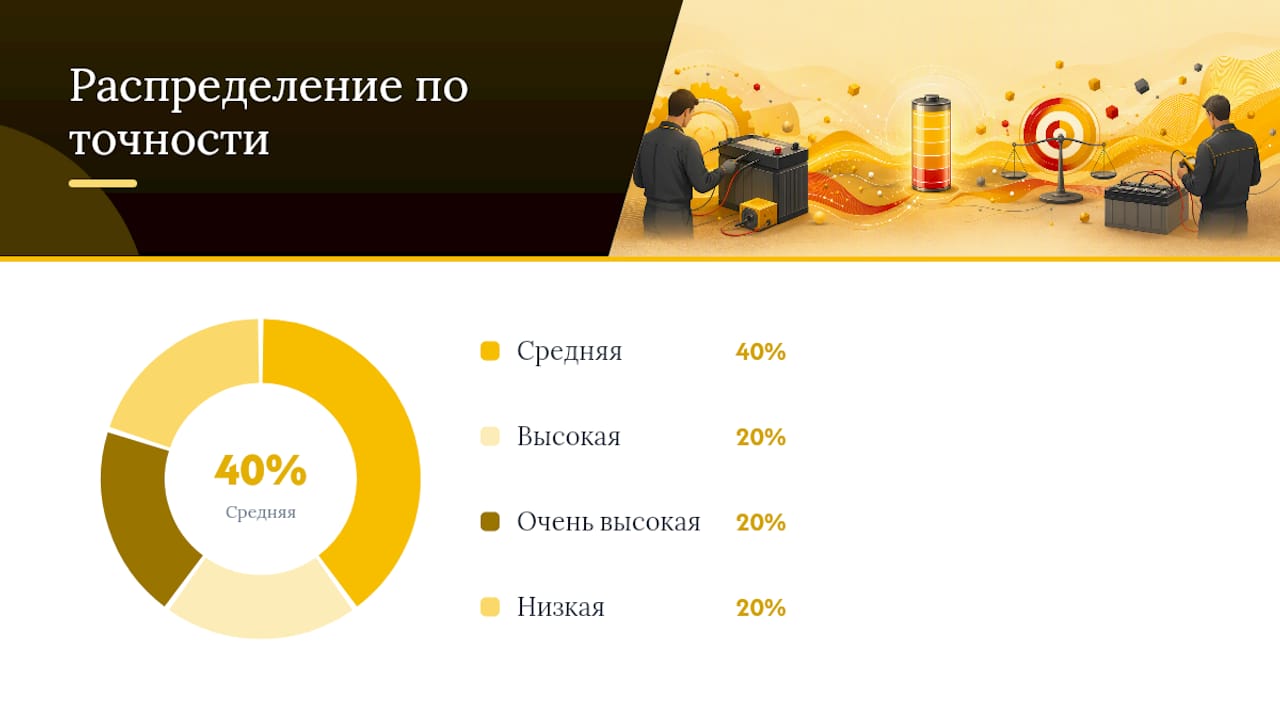

Методов проверки емкости аккумулятора на практике шесть, и они сильно различаются по точности и трудозатратам. Мультиметр меряет только напряжение. Нагрузочное тестирование имитирует кратковременный пиковый разряд. Контролируемая разрядка постоянным током и кулонное суммирование дают настоящие ампер-часы. Тестеры проводимости и импеданса (conductance/ESR) оценивают внутреннее сопротивление без глубокой разрядки. Пульсовые тестеры — узкоспециализированный вариант нагрузочного теста для стартерных батарей.

Разница между этими подходами не в терминологии, а в том, что именно каждый из них физически измеряет.

Профессиональный совет: Для автомобильной стартерной батареи достаточно пульсового теста раз в сезон. Для банок 18650, которые пойдут в сборку пакета, обязателен полный разрядный тест — иначе несовпадение реальной ёмкости ячеек убьёт баланс пакета уже через десяток циклов.

Как подготовить аккумулятор перед тестом емкости

Результат теста без правильной подготовки батареи — просто случайное число. Сначала батарею нужно зарядить по методике производителя, затем дать ей отдохнуть 1–4 часа (для крупных банков иногда дольше), чтобы напряжение стабилизировалось и ушёл поверхностный заряд.

Температура теста напрямую влияет на итоговую цифру. Оптимальный диапазон — 20–25 °C. Для свинцово-кислотных аккумуляторов учитывают температурную поправку около 0,004 В на градус для 12-вольтовых систем, а литиевые батареи на холоде временно теряют часть отдаваемой ёмкости — это не деградация, а обратимый эффект температуры.

Перед подключением приборов:

• Осмотрите клеммы на окисление и затяните все контакты — плохой контакт исказит результат сильнее, чем реальное состояние батареи.
• Проверьте баланс ячеек в пакете, если тестируете сборку из нескольких элементов.
• Отключите все внешние нагрузки и потребители на время теста.
• Осмотрите корпус на вздутие, трещины и следы утечки электролита — такую батарею тестировать под нагрузкой небезопасно.

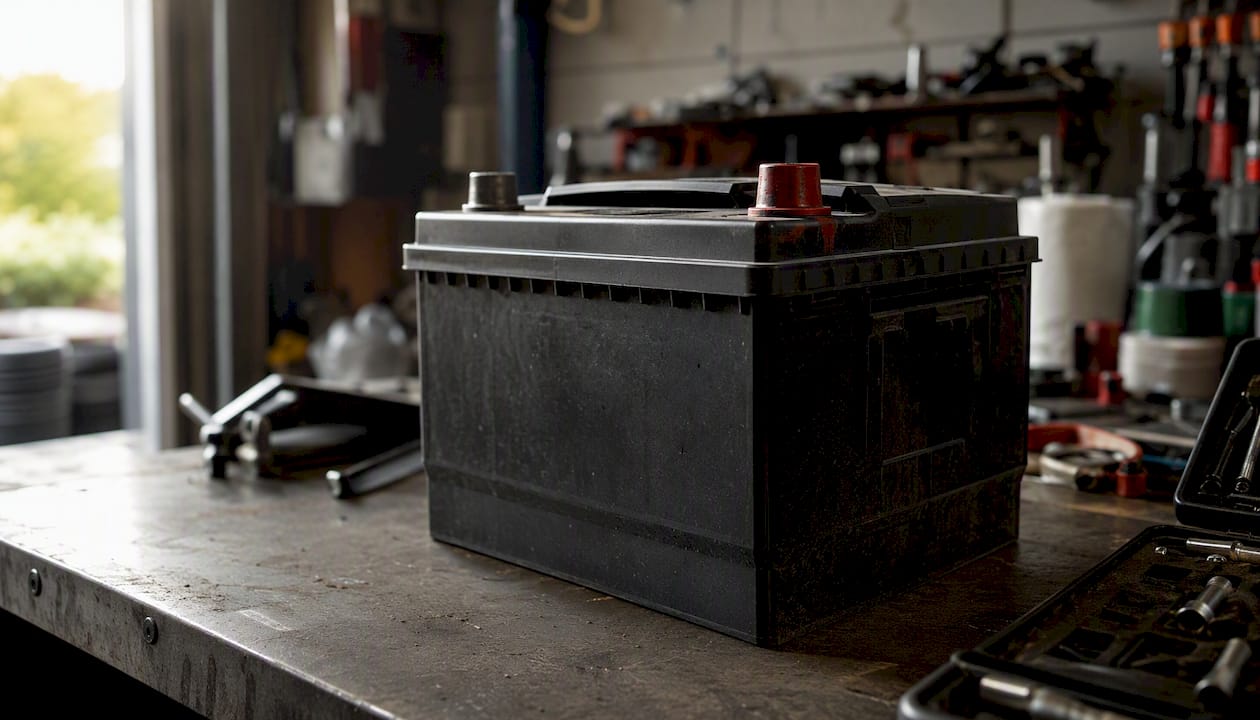

Профессиональный совет: Сразу после зарядки батарея показывает завышенное напряжение за счёт «поверхностного заряда». Снимите его короткой нагрузкой на 5–10 минут перед измерением — иначе первые минуты теста дадут нереалистично высокие цифры.

Что показывает мультиметр и чего он не увидит

Настройте мультиметр на постоянное напряжение (DC V) в диапазоне выше ожидаемого значения батареи, подключите красный щуп к плюсу, чёрный — к минусу, без нагрузки на батарею в этот момент.

1. Дайте батарее отдохнуть после зарядки минимум час.
2. Подключите щупы мультиметра к клеммам, соблюдая полярность.
3. Считайте показание и сравните с ориентирами для вашего типа батареи.
4. Повторите измерение под небольшой нагрузкой (включённый свет фар, например) и сравните просадку.

Для 12-вольтовой свинцово-кислотной батареи полный заряд — это 12,6–12,8 В в состоянии покоя. Для LiFePO4-элемента полностью заряженная ячейка показывает около 3,6 В, для NMC — около 4,2 В. Но эти цифры ничего не говорят о том, сколько ампер-часов батарея реально отдаст под нагрузкой.

Батарея с нормальным напряжением покоя может проваливаться при подключении нагрузки — это классический признак сульфатации пластин или роста внутреннего сопротивления, и без нагрузочного теста такую проблему просто не увидеть.

Главная ошибка при этом методе — измерять напряжение сразу после зарядки, не дав ему стабилизироваться, и делать вывод об исправности по одной цифре без нагрузки. Никогда не подключайте мультиметр в режиме измерения тока (амперметра) напрямую к клеммам заряженной батареи — это короткое замыкание через прибор, которое сожжёт предохранитель мультиметра, а в худшем случае и сам прибор.

Как провести разрядный тест и посчитать ёмкость в Ач

Контролируемая разрядка постоянным током остаётся эталонным способом получить реальную цифру в ампер-часах, а не догадку по напряжению. Метод постоянного тока — отраслевой стандарт для литиевых батарей, и именно на нём строятся паспортные значения ёмкости у производителей.

1. Зарядите батарею полностью и дайте ей отдохнуть 1–2 часа для стабилизации напряжения.
2. Выберите ток разряда — обычно C/20 (двадцати часовой режим) для точных лабораторных измерений или C/5 для более быстрого практического теста.
3. Определите конечное (cutoff) напряжение для вашей химии: 10,5 В для 12-вольтовой свинцово-кислотной батареи под нагрузкой, около 2,5–3,0 В на ячейку для литиевых элементов в зависимости от химии.
4. Подключите нагрузку — резистор, набор ламп известной мощности или электронный нагрузочный прибор — и одновременно запустите таймер.
5. Фиксируйте ток каждые 15–30 минут, отмечая момент, когда напряжение достигает выбранного cutoff.
6. Умножьте средний ток на время разрядки в часах, чтобы получить ёмкость в ампер-часах.

При высоких токах разряда реальная отдаваемая ёмкость падает сильнее, чем предсказывает простое умножение — это описывает закон Пойкерта. Поэтому паспортную ёмкость всегда указывают для конкретного режима разряда, и сравнивать результаты своего теста нужно именно с этим режимом, а не «вообще».

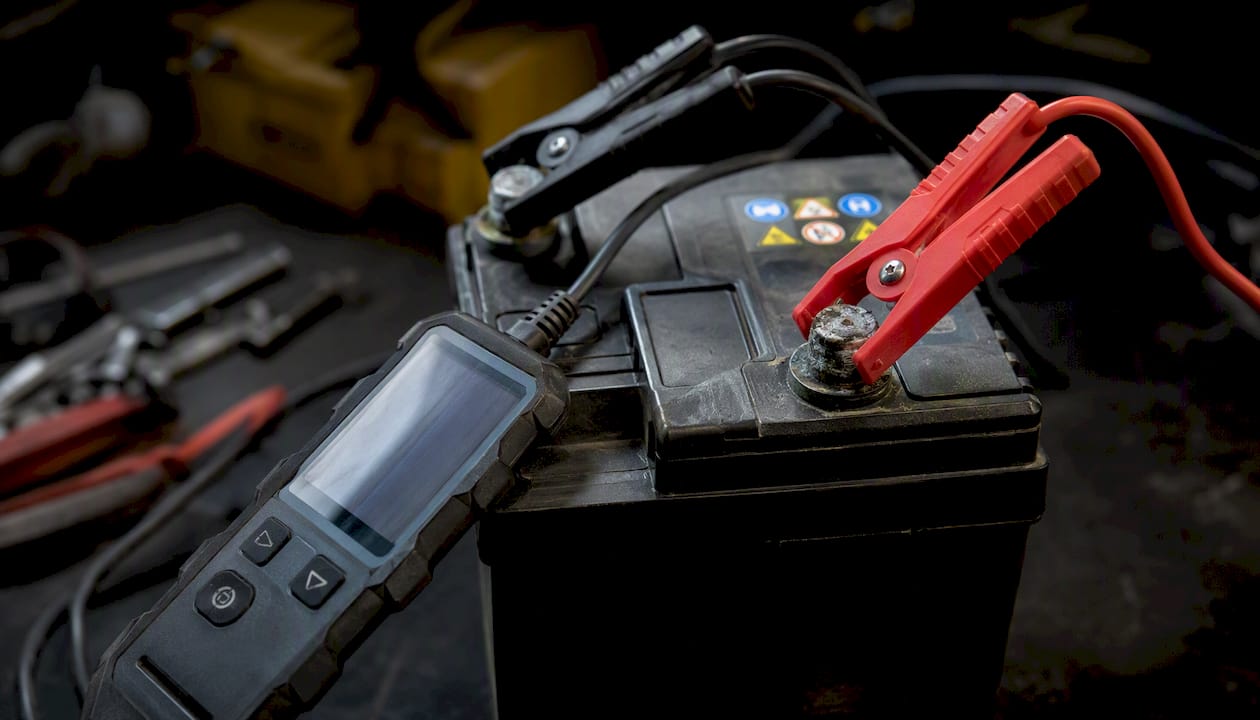

Нагрузочная вилка и пульсовые тесты: быстрая проверка стартерной способности

Нагрузочная вилка и пульсовые тестеры измеряют не ёмкость в ампер-часах, а способность батареи выдать короткий пиковый ток — то есть именно то, что нужно двигателю в момент запуска. Прибор создаёт кратковременную высокую нагрузку и отслеживает, насколько сильно проседает напряжение.

• Подключите нагрузочную вилку к клеммам полностью заряженной батареи.
• Приложите нагрузку на 10–15 секунд, не дольше — более долгая нагрузка перегреет тестируемый элемент.
• Следите за напряжением в момент максимальной нагрузки, а не после снятия.
• Сравните просадку с эталоном для вашего типа батареи.

Падение напряжения больше 1 В у 12-вольтовой стартерной батареи под короткой нагрузкой — тревожный сигнал: это указывает на рост внутреннего сопротивления и вероятную потерю ёмкости, даже если напряжение покоя выглядит нормальным.

Ограничение метода стоит понимать чётко: пульсовый тест оценивает только кратковременную энерго отдачу, а не полную ёмкость батареи в ампер-часах. Батарея с хорошим стартерным током вполне может иметь заниженную ёмкость для длительной работы под небольшой нагрузкой — эти две характеристики не всегда коррелируют напрямую. При проведении пульсового теста используйте прибор с встроенным предохранителем и не превышайте паспортный ток разряда клемм — короткое замыкание при неверном подключении вилки способно повредить и батарею, и сам тестер.

Как работают тестеры проводимости и импеданса

Тестеры проводимости и импеданса (conductance/ESR) пропускают через батарею слабый переменный сигнал высокой частоты и по отклику вычисляют внутреннее сопротивление. Рост этого сопротивления — надёжный косвенный признак деградации ячейки, даже без единой минуты глубокой разрядки.

Главное преимущество метода — скорость и безопасность: результат готов за секунды, батарея не разряжается и не изнашивается дополнительным циклом. Такой скрининг особенно удобен для быстрой сортировки партии батарей в сервисе или на складе, когда нужно отделить явно негодные экземпляры от тех, что заслуживают полного теста.

• Ограничение метода: ESR-тестер даёт оценку состояния, а не точную цифру в ампер-часах — для итогового решения о замене дорогой батареи стоит подтвердить показания полным разрядным тестом.
• Рост ESR или падение проводимости коррелирует с потерей ёмкости, но конкретные пороговые значения различаются для свинцово-кислотных, AGM и литиевых элементов — единой универсальной шкалы нет.
• Профессиональные приборы автоматически учитывают температуру измерения; бюджетные модели этого не делают, и результат может плавать в зависимости от условий в помещении.

Профессиональный совет: Заводская калибровка большинства бюджетных импедансных тестеров рассчитана на усреднённую партию батарей. Если прибор используется для диагностики конкретной серии или нестандартной химии, стоит откалибровать его по эталонному образцу с известной ёмкостью — иначе показания будут систематически смещены в одну сторону.

Полный разрядный тест и кулонное суммирование как эталон точности

Кулонное суммирование (coulomb counting) — метод, который лежит в основе паспортных значений ёмкости у производителей, и он же остаётся эталоном для тех, кому нужна максимально точная цифра.

1. Сбалансируйте ячейки, если тестируете пакет из нескольких элементов, — разброс напряжения между банками искажает результат теста всей сборки.
2. Зарядите батарею полностью по спецификации производителя и выдержите паузу для стабилизации температуры.
3. Установите корректное конечное напряжение (cutoff) именно для тестируемой химии — ошибка здесь либо недоразрядит батарею, либо повредит её глубоким разрядом.
4. Разряжайте батарею через электронную нагрузку или анализатор, который непрерывно измеряет ток.
5. Интегрируйте ток по времени: Q = ∫I dt, что на практике эквивалентно суммированию малых интервалов тока и времени.
6. Переведите полученный заряд в ампер-часы и, при необходимости, в ватт-часы, умножив на среднее напряжение разряда.

Точность метода упирается в качество измерительной цепи. Для литий-паков предпочтительны четырёх проводные измерения тока, которые исключают падение напряжения в проводах из расчёта, а также аккуратная калибровка датчика тока перед серией тестов. Профессиональные анализаторы автоматизируют температурную компенсацию и запись данных, тогда как при ручной сборке теста из резисторов и таймера всю эту коррекцию приходится держать в голове.

Такой уровень точности нужен не каждому. Метод подходит лабораториям, сервисным центрам и тем, кто собирает пакеты из ячеек 18650 и должен знать реальную ёмкость каждой банки перед сборкой, а не полагаться на маркировку производителя.

Как рассчитать ёмкость и что означает State of Health

Базовая формула проста: Ah = I × t, где I — ток разряда в амперах, t — время до достижения конечного напряжения в часах. Чтобы получить энергию в ватт-часах, умножьте полученные ампер-часы на среднее напряжение разряда: Wh = Ah × Vср.

Закон Пойкерта корректирует эту формулу для высоких токов: чем сильнее ток разряда превышает номинальный C-рейтинг батареи, тем меньше реальная отдаваемая ёмкость по сравнению с паспортной цифрой, измеренной на медленном разряде. Для практических целей достаточно понимать: результат теста на токе C/1 будет ниже, чем на токе C/20, и это нормально, а не признак брака.

State of Health (SoH) — это отношение измеренной ёмкости к номинальной, выраженное в процентах. Батарея с паспортными 100 Ач, которая на тесте отдала 75 Ач, имеет SoH 75%.

Эти конечные напряжения соответствуют режимам испытаний, закреплённым в отраслевых нормах для аккумуляторных батарей, и именно на них стоит ориентироваться при настройке cutoff в собственном тесте, а не на произвольно выбранную цифру.

Когда пора менять батарею: пороги SoH

Практическое правило простое: SoH ниже 80% — повод насторожиться и начать планировать замену, SoH ниже 50% — сигнал заменить батарею почти для любого применения, где важна предсказуемая работа. Для критичных систем (медицинское оборудование, резервное питание, электровелосипеды с дальними поездками) порог замены стоит сдвигать выше, ближе к 70%.

Помимо цифры SoH, есть и другие признаки, что батарея исчерпала ресурс:

• Заметный рост внутреннего сопротивления (высокий ESR) при неизменном напряжении покоя.
• Видимое вздутие корпуса — особенно критично для литиевых элементов, где это указывает на внутреннее газовыделение.
• Разброс напряжения между ячейками пакета больше 0,05–0,1 В, который не исчезает после балансировки.
• Утечка электролита или следы коррозии на клеммах.
• Частые сбои при пуске двигателя или резкие просадки под нагрузкой, которых не было раньше.

Если тест показал пограничный результат (SoH около 75–85%), имеет смысл повторить измерение через одиндва цикла заряда-разряда, прежде чем принимать решение. Разовый неточный тест — не редкость, особенно если температура или предзаряд не были выдержаны как следует. Если два независимых теста подряд показывают одинаково низкий результат, дальше тянуть с заменой не стоит.

Меры безопасности при проверке ёмкости

Тестирование под нагрузкой — не бытовая процедура без рисков, и разные химии батарей требуют разного подхода к безопасности.

Свинцово-кислотные батареи выделяют водород при зарядке и глубоком разряде — искра рядом с клеммами способна воспламенить газ в замкнутом пространстве. Литиевые элементы при перегреве или коротком замыкании способны уйти в тепловой разгон, который завершается возгоранием за секунды, а не минуты.

Обязательный минимум защиты при любом тесте с нагрузкой:

• Защитные очки и перчатки, устойчивые к кислоте, при работе со свинцово-кислотными батареями.
• Хорошая вентиляция помещения — никогда не тестируйте свинцовые батареи в замкнутом гараже без притока воздуха.
• Предохранитель в цепи нагрузки, рассчитанный на ожидаемый ток разряда.
• Приборы с автоматическим отключением при достижении конечного напряжения или превышении температуры.
• Постоянный контроль температуры корпуса батареи в процессе теста, особенно для литиевых элементов на высоких токах.
• Изоляция рабочей зоны от искр и открытого огня при работе со свинцово-кислотными аккумуляторами.

Никогда не оставляйте батарею под нагрузкой без присмотра, даже если тест рассчитан на несколько часов — большинство инцидентов происходит именно в момент, когда никто не следит за процессом.

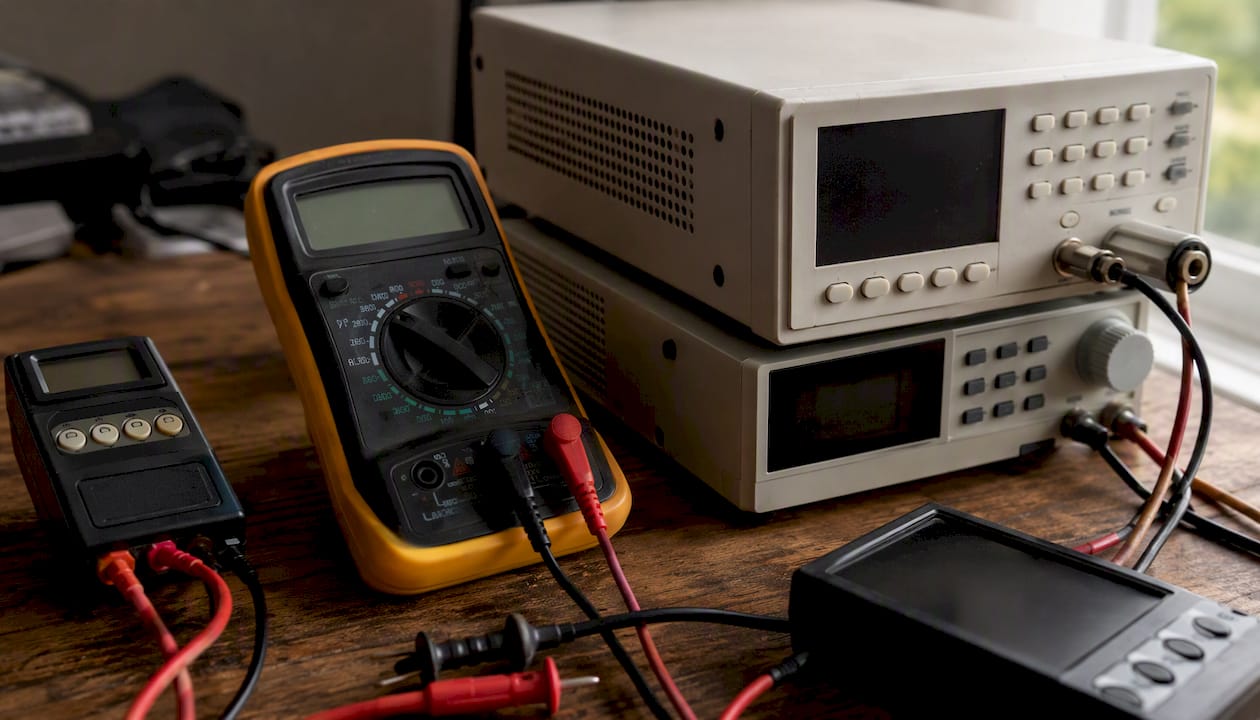

Какое оборудование выбрать и когда обращаться в сервис

Набор приборов для проверки ёмкости аккумулятора логично собирать под конкретную задачу, а не покупать всё сразу.

Для быстрого бытового контроля хватит мультиметра и, для стартерных батарей, нагрузочной вилки. Если вы работаете с кнопочными элементами или разнотипными батарейками, тестер для стандартных и кнопочных ячеек закроет большинство бытовых сценариев за один прибор. Для точных измерений понадобится электронная нагрузка с таймером или готовый анализатор ёмкости с кулонным счётчиком, а для быстрого скрининга партии батарей — ESR/импедансный тестер.

Обращаться в сервис имеет смысл в нескольких случаях: батарея дорогая (промышленные свинцовые блоки вроде EnerSys Hawker Cyclon на 5000 мАч или пакеты для электровелосипедов), есть подозрение на внутреннее повреждение, которое небезопасно диагностировать самостоятельно, или нужна балансировка многоячеечного пакета перед точным тестом. Тестирование модулей электротранспорта вообще стоит доверять специалистам — там высокое напряжение и большая запасённая энергия делают самостоятельную диагностику рискованной.

Профессиональный совет: Прежде чем нести старую батарею на замену, сравните стоимость нового элемента и услуги по восстановлению или замене отдельных банок в пакете — для промышленных и специализированных аккумуляторов частичный ремонт часто выходит дешевле полной замены.

Как часто на самом деле нужно проверять аккумулятор

Большинство руководств советуют «регулярно проверять батарею», не уточняя, что это значит на практике. Разумная периодичность сильно зависит от того, как батарея используется, и универсального графика тут нет.

Для бытовой электроники и переносных инструментов проверка нужна только при появлении симптомов: сократилось время работы, устройство стало отключаться раньше обычного. Гонять полноценный разрядный тест на каждой пальчиковой батарейке бессмысленно — быстрого контроля мультиметром достаточно.

Для автомобильных стартерных аккумуляторов имеет смысл проводить пульсовый тест дважды в год, привязав его к сезону: осенью перед похолоданием и весной после зимней эксплуатации. Холод — главный стресс-тест для свинцово-кислотной химии, и именно после зимы чаще всего вскрываются проблемы, которые летом были незаметны.

Промышленные и энергетические установки, где батарея работает в буфере (ИБП, резервное питание), заслуживают полного цикла проверки каждые 6–12 месяцев с записью результатов в журнал.

Небольшой чек-лист перед сезоном интенсивной нагрузки стоит держать под рукой: для авто — тест перед первыми холодами, проверка клемм и уровня электролита у обслуживаемых батарей; для садовой электротехники — тест ёмкости перед началом сезона после зимнего хранения, когда саморазряд и низкая температура на складе могли снизить ёмкость сильнее ожидаемого.

Как Akkuplus помогает с проверкой и заменой аккумуляторов

Самостоятельный тест решает вопрос «что происходит с батареей», но не всегда решает вопрос «что делать дальше» — а тут разница между покупкой прибора и заказом готового решения может сэкономить не один вечер.

В каталоге Akkuplus можно подобрать тестеры для стандартных и кнопочных элементов для домашней диагностики, а также сменные аккумуляторы конкретно под тот форм-фактор и напряжение, которые показал ваш тест. Если разрядный тест подтвердил низкий SoH у стартерной AGM-батареи, в каталоге есть прямая замена вроде Optima Red Top RT S на 50 Ач с гарантированной паспортной ёмкостью, а не гаданием по объявлениям.

Своего оборудования достаточно, если речь о бытовых батарейках и одиночных элементах. Но когда тест выявляет сбалансированный пакет из нескольких ячеек, повреждённый корпус или батарею для специализированной техники (электровелосипед, промышленный инструмент), проще заказать замену элемента или сборку нового пакета, чем собирать нужную комбинацию ячеек вручную. Посмотрите каталог сменных аккумуляторов на Akkuplus и подберите замену под точные параметры, которые дал ваш тест.

Источники

• How Battery Capacity Testing Works - Battery Skills
• How to Measure Lithium Battery Capacity Accurately
• HIOKI — Руководство по измерениям литиевых батарей (практики и требования к приборам)
• Как измерить ёмкость аккумулятора - СКАТ

Часто задаваемые вопросы

Как проверить реальную ёмкость аккумулятора?

Разрядите батарею контролируемым постоянным током до конечного напряжения для вашей химии и умножьте ток на время разряда — это даст ёмкость в ампер-часах. Мультиметр без нагрузки такую цифру не покажет.

Можно ли тестером измерить ёмкость аккумулятора?

Обычный мультиметр измеряет только напряжение и косвенно указывает на степень заряда, а не на ёмкость. Точную ёмкость дают только электронные нагрузки с таймером, анализаторы кулонного суммирования или специализированные приборы для конкретной химии батареи.

Как проверить остаточный ресурс аккумулятора?

Чем нагрузочная вилка отличается от полного разрядного теста?

Нагрузочная вилка за 10–15 секунд оценивает способность батареи выдать пиковый ток, а полный разрядный тест часами измеряет полную ёмкость в ампер-часах. Первый метод быстрый, но не заменяет второй для точной диагностики.

Что делать, если тест показал низкую ёмкость батареи?

Повторите тест ещё раз после полной зарядки и отдыха, чтобы исключить погрешность измерения. Если результат подтверждается, стоит подобрать сменный аккумулятор в каталоге Akkuplus под точные параметры вашей батареи.
