BMS для инженеров: 4 функции, которые защищают батарею, от Akkuplus

5. September 2026
BMS для инженеров: 4 функции, которые защищают батарею, от Akkuplus

BMS — это аппаратно-программный блок управления батарейным пакетом, который измеряет напряжение каждой ячейки, ток и температуру, оценивает состояние заряда и здоровья батареи, выполняет балансировку и в критической ситуации отключает нагрузку. Без неё литиевый аккумулятор не защищён от перезаряда, переразряда и перегрева. Именно эти четыре функции: измерение, оценка, балансировка и защита, определяют, проживёт ли батарея свой ресурс или сгорит раньше срока.

Кратко:

  • Без корректной BMS литий-аккумулятор подвержен рискам перезаряда, переразряда и перегрева, что сокращает срок службы батареи.
  • Для безопасной эксплуатации необходимо точно подобрать BMS по числу ячеек, максимальному току и протоколам связи, чтобы обеспечить правильную защиту и балансировку.
  • Активная балансировка и более точные измерения тока и температуры повышают эффективность и безопасность, особенно при частых циклах заряда.
  • Отключение батареи BMS почти всегда связано с защитой от опасных условий, таких как низкое или высокое напряжение, перегрев или разброс ячеек.
  • Использование аккумулятора без BMS рискованно и возможно только в случаях с герметичными свинцово-кислотными батареями или с зарядными устройствами, ограничивающими напряжение.

Содержание

Основные функции BMS: измерение, оценка, защита и связь

Любая система управления батареей строится вокруг одной задачи: держать каждую ячейку в безопасном рабочем окне и не дать пакету выйти за его границы. Для этого BMS непрерывно измеряет напряжение каждой ячейки, ток и температуру, а затем на основе этих данных принимает решения о защите и балансировке.

Отдельно стоит оценка состояния батареи. SoC (State of Charge) показывает, сколько заряда осталось в ячейке прямо сейчас, а SoH (State of Health) отражает, насколько батарея деградировала относительно заводского состояния. Без этих двух цифр BMS не может корректно рассчитать оставшийся пробег электромобиля или спрогнозировать, когда пакет накопителя энергии потребует замены.

Функции BMS на практике выглядят так:

  • Мониторинг ячеек — напряжение, ток и температура снимаются с частотой от нескольких раз в секунду до десятков раз, в зависимости от применения.
  • Оценка SoC/SoH — расчёт остаточной ёмкости и деградации ячеек.
  • Балансировка — выравнивание заряда между ячейками для равномерного износа.
  • Защита — отключение контакторов при перезаряде, переразряде, перегреве или коротком замыкании.
  • Коммуникация — передача данных о состоянии по CAN, LIN или другим протоколам во внешние системы: контроллер электромобиля, инвертор накопителя или облачную телеметрию.

Последний пункт часто недооценивают. BMS редко работает изолированно: она сообщает состояние батареи внешнему контроллеру, и тот принимает решение об ограничении мощности или полном отключении нагрузки.

Как устроена BMS: AFE, контроллеры, датчики и алгоритмы

Внутри BMS работает несколько слоёв электроники. В основе почти любой современной системы лежит AFE, специализированная микросхема аналогового фронтенда, которая напрямую подключена к ячейкам и снимает с них напряжение с высокой точностью. AFE передаёт сырые данные контроллеру, который уже считает SoC, SoH и решает, нужна ли балансировка.

В автомобильных и крупных стационарных пакетах почти всегда используется архитектура master и slave контроллеров: slave-плата стоит рядом с группой ячеек, измеряет их и управляет локальной балансировкой, а master-контроллер собирает данные со всех slave-модулей, управляет главными контакторами и отвечает за предзаряд цепи перед подключением тяговой нагрузки.

Ключевые технические решения внутри BMS:

  • Измерение тока — через шунт-резистор (дешевле, но греется) или датчик Холла (точнее при больших токах, дороже).
  • Измерение температуры — термисторы, распределённые по пакету, часто по несколько штук на модуль.
  • Differential voltage sensing — метод измерения напряжения ячейки относительно соседних точек, снижающий влияние шума проводки.
  • Расчёт SoC — комбинация кулонного учёта (интегрирование тока во времени) и модели эквивалентной цепи (ECM), иногда с фильтром Калмана для сглаживания ошибок при динамической нагрузке.

Профессиональный совет: Если вы собираете пакет самостоятельно, не гонитесь за самой дешёвой BMS с одним каналом измерения тока. Разница в цене между шунтом и датчиком Холла окупается точностью SoC уже через несколько циклов заряда, особенно если пакет часто разряжается большими токами.

Проектирование BMS для высоковольтных систем требует ещё и продуманного предзаряда цепи и управления главными контакторами, чтобы избежать скачка тока при подключении разряженного конденсатора инвертора к полностью заряженному пакету.

Типы BMS и балансировки: модульная архитектура, пассивная и активная балансировка

Модульная BMS собирается из повторяющихся slave-блоков, каждый привязан к своей группе ячеек. Такой подход упрощает масштабирование: для большего пакета добавляют ещё один модуль, а не перепроектируют всю электронику с нуля. Он же облегчает диагностику, потому что неисправность локализуется до конкретного модуля, а не всего пакета целиком.

Балансировка ячеек внутри пакета решает одну проблему: ячейки никогда не изнашиваются одинаково, и без выравнивания заряда самая слабая ячейка ограничивает емкость всего пакета. Выбор метода определяется задачей:

  1. Пассивная балансировка — избыток заряда сильных ячеек рассеивается в тепло через резисторы. Просто, дёшево, но медленно и с потерей энергии.
  2. Активная балансировка — заряд физически переносится от сильных ячеек к слабым через индуктивные или конденсаторные схемы. Дороже и сложнее, но эффективнее при быстрой зарядке и частых циклах.
  3. Гибридные схемы — пассивная балансировка в режиме хранения, активная при быстрой зарядке или высокой нагрузке.

Выбор между пассивным и активным подходом — это, по сути, компромисс между стоимостью схемы и допустимыми потерями энергии. Электробусы и коммерческие флоты с частыми циклами заряда почти всегда выбирают активную балансировку: время простоя на зарядке там стоит дороже, чем электроника.

Почему BMS отключает батарею: типичные причины и ориентиры по порогам

Отключение батареи BMS воспринимают как поломку, а на деле это почти всегда защитный механизм, а не сбой. Для литий-ионных ячеек критичны нижний порог напряжения (переразряд разрушает структуру электродов) и верхний порог (перезаряд провоцирует газовыделение и риск теплового разгона). У LiFePO4 эти границы шире за счёт более плоской и устойчивой кривой напряжения, но принцип защиты идентичен.

Второй частый триггер — температура. При сильном холоде BMS ограничивает ток заряда, потому что литий-ионная химия при низких температурах хуже принимает заряд без деградации. При перегреве система снижает разрешённые токи или отключает пакет полностью.

BMS не фиксирует пределы жёстко, а динамически сужает рабочую область в зависимости от температуры, возраста ячеек и текущей нагрузки — то, что выглядит как «потеря мощности», часто на самом деле защитная мера, продлевающая срок службы батареи.

Третья причина — разброс между ячейками: если одна ячейка деградировала сильнее других, BMS может отключить пакет раньше, чем разрядятся остальные, чтобы не увести слабую ячейку в глубокий переразряд.

Можно ли использовать аккумулятор без BMS — риски и исключения

Для литий-ионных и LiFePO4 пакетов работа без BMS — это прямой путь к тепловому разгону, ускоренной деградации ячеек и риску пожара. Одна перезаряженная ячейка в последовательной цепочке способна довести весь пакет до аварийного состояния, а без электронного контроля это никто не заметит до момента, когда будет поздно.

Исключения существуют, но узкие:

  • Герметичные свинцово-кислотные (AGM, гелевые) аккумуляторы низкого напряжения химически устойчивее к небольшому перезаряду и иногда обходятся без полноценной BMS, только с простым зарядным устройством с автоматическим отключением.
  • Одиночные ячейки в устройствах с встроенной защитой на уровне зарядного контроллера — тоже не «BMS» в строгом смысле, но выполняют её базовую функцию.
  • Если готовой BMS в системе нет, минимум, что нужно: зарядное устройство с ограничением напряжения, отдельный термодатчик и предохранитель на случай короткого замыкания.

Практическое применение: где и как применяется BMS

Требования к BMS сильно различаются от отрасли к отрасли, хотя базовые функции не меняются.

  • Электромобили. Здесь BMS интегрируется с VCU (контроллером транспортного средства), обязана поддерживать предзаряд высоковольтной цепи и обычно проходит сертификацию по функциональной безопасности через анализ рисков HARA в рамках стандарта ISO 26262.
  • Накопители энергии (ESS). В таких системах BMS работает в связке с PCS и EMS: BMS отвечает за состояние батареи и может ограничить или запретить заряд/разряд, а EMS принимает решение об энергетическом балансе всей станции.
  • Портативные сборки. В аккумуляторах для электровелосипедов и инструментов BMS компактнее и часто объединена в один модуль без разделения на master и slave, что снижает стоимость, но и ограничивает точность мониторинга по сравнению с распределёнными системами.

Даже готовый пакет для электровелосипеда, собранный на заказ, нуждается в правильно подобранной BMS под конкретное напряжение и число ячеек в цепочке.

Как выбрать BMS: технические параметры, вопросы к продавцу и проверка совместимости

Выбор BMS начинается не с бренда, а с цифр вашего пакета. Ошибка в расчёте максимального тока или числа ячеек делает даже качественную BMS бесполезной или опасной.

  1. Сверьте напряжение и число ячеек. BMS должна поддерживать точное количество последовательно соединённых ячеек в вашем пакете, не больше и не меньше.
  2. Проверьте максимальные токи заряда и разряда. Если ваш инструмент или мотор электровелосипеда потребляет пиковые 30 А, BMS с лимитом 20 А будет постоянно отключаться.
  3. Уточните интерфейсы связи. Если BMS должна взаимодействовать с внешним контроллером или инвертором, нужна поддержка нужного протокола: CAN, LIN или простого UART.
  4. Оцените тип балансировки и термозащиту. Для частых циклов заряда предпочтительна активная балансировка; для редкого использования достаточно пассивной.
  5. Спросите про логи и обновление прошивки. Возможность посмотреть историю срабатываний защиты сильно упрощает диагностику через год эксплуатации.

Профессиональный совет: Перед покупкой попросите продавца документ с реальными тестовыми данными по циклам заряда, а не только паспортные максимальные значения тока. Заявленный пик часто держится секунды, а не при постоянной нагрузке.

Отдельно стоит спросить о гарантии и поддержке: если BMS выйдет из строя через год, важно понимать, меняет ли продавец плату отдельно или требует замены всего пакета.

Как настраивается и калибруется BMS после установки

После физической установки BMS не готова к работе сразу. Первый шаг: калибровка измерения напряжения по каждому каналу, потому что даже небольшое смещение в 10–20 мВ на ячейке накапливается в ошибку SoC на всём пакете.

Второй шаг: настройка пороговых значений. Верхний и нижний пределы напряжения, максимальный ток и температурные ограничения вводятся вручную или через конфигурационное ПО, в зависимости от химии ячеек и их количества в пакете. Здесь легко ошибиться: пороги для LiFePO4 и обычного литий-ионного пакета заметно различаются, и настройка «по шаблону» без учёта конкретной химии часто приводит либо к ложным отключениям, либо, что хуже, к недостаточной защите.

Третий шаг: первичная калибровка SoC. Большинство систем требуют полного цикла разряда и заряда, чтобы алгоритм кулонного учёта привязался к реальной ёмкости пакета, а не к заводским допущениям. Без этого шага показания заряда в первые недели могут быть заметно неточными, особенно на границах диапазона.

Финальный этап: проверка балансировки в реальных условиях. Стоит зарядить пакет до максимума и посмотреть, выравниваются ли напряжения ячеек в течение разумного времени. Если разброс не сокращается, дело либо в неправильной настройке порогов балансировки, либо в слабом балансировочном токе для этой конкретной сборки.

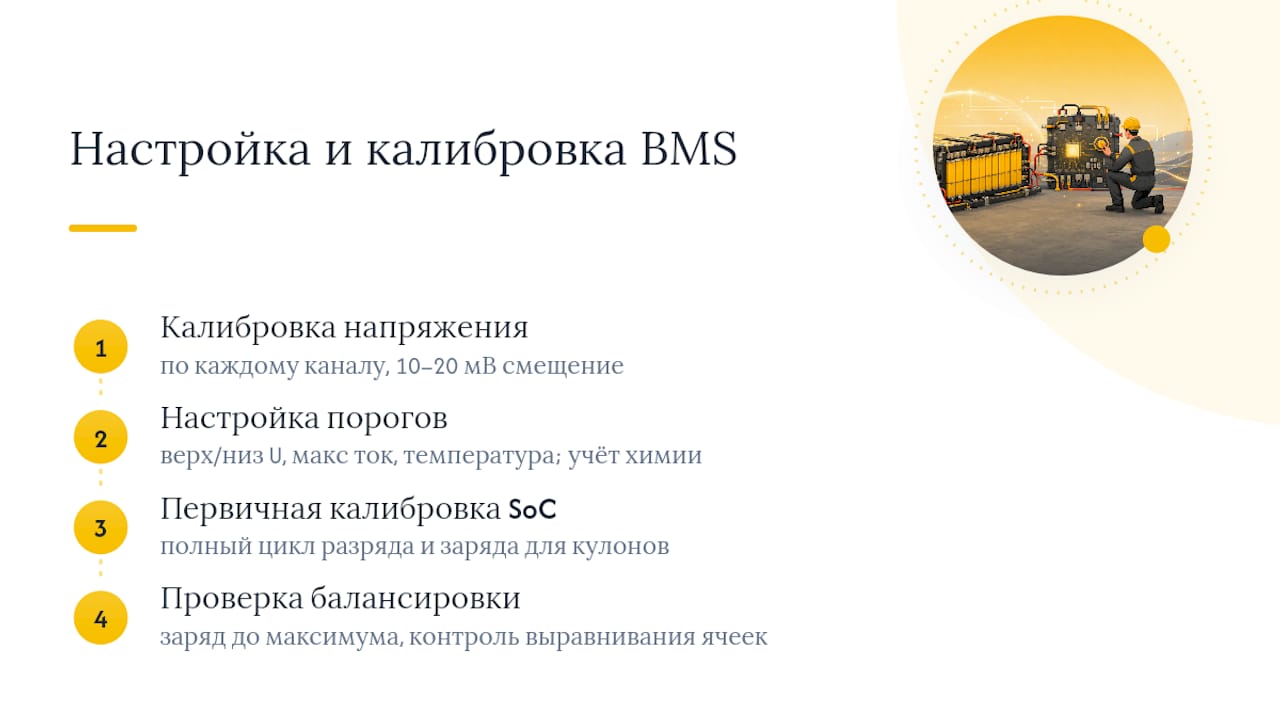

Как настраивается и калибруется BMS после установки — overview diagram

Влияние BMS на долговечность и безопасность аккумуляторов

Срок службы литий-ионного пакета определяется не только химией ячеек, но и тем, насколько аккуратно BMS удерживает их в безопасном рабочем окне. Каждый цикл глубокого разряда или перезаряда сверх нормы съедает ресурс ячейки быстрее, чем указано в паспортных данных производителя, и именно BMS стоит между этим циклом и реальной батареей.

Балансировка напрямую влияет на равномерность старения. Пакет без балансировки со временем расходится по SoC между ячейками: одна разряжается быстрее других, и BMS вынуждена отключать весь пакет по самой слабой ячейке, хотя остальные ещё далеки от предела. Это снижает реальную ёмкость сборки задолго до того, как деградируют сами ячейки.

С точки зрения безопасности BMS — это последний барьер перед тепловым разгоном. Термозащита, контроль тока короткого замыкания и управление контакторами работают вместе, и отказ любого из этих элементов резко повышает риск аварии. Поэтому для сборок с высокой энергоёмкостью, электровелосипедов, накопителей, тяговых батарей, качество BMS напрямую определяет не только срок службы, но и то, насколько безопасно эксплуатировать батарею дома или на транспорте.

Перспектива от Akkuplus: почему выбор BMS важен для готовых аккумуляторных сборок

Мы в Akkuplus регулярно видим, как покупатели фокусируются на ёмкости пакета и забывают спросить про BMS, хотя именно она определяет, доживёт ли аккумулятор до заявленного числа циклов. На технических страницах товаров мы стараемся давать подробные характеристики, чтобы покупатель мог сопоставить параметры пакета с реальными условиями эксплуатации, а не ориентироваться только на цену.

Если вы собираете нестандартный пакет, скажем, под электровелосипед или специализированный инструмент, разумнее сначала уточнить у продавца совместимость BMS с конкретной химией ячеек и нагрузкой, а не полагаться на универсальные решения. Индивидуальный подбор занимает немного времени, но избавляет от ложных отключений и преждевременной замены батареи.

**

Готовые аккумуляторные сборки и комплектующие Akkuplus

Если вы уже понимаете, какая BMS нужна вашему пакету, следующий шаг — сам аккумулятор под конкретную задачу. В каталоге можно подобрать готовые пакеты вроде Multipower MP20-6 на 20 Ач для стационарного применения или компактный Multipower MP1.2-12 на 1200 мАч для маломощных устройств.

Akkuplus

Для тех, кто собирает пакет под электровелосипед, у нас есть решение для самостоятельной установки: аккумуляторный пакет для 24-вольтовых велосипедов Yamaha, Kynast и Sparta. Мы продаём не только сами батареи, но и комплектующие, а также консультируем по совместимости BMS с конкретной сборкой, если у вас нестандартный случай. Если не уверены, какой пакет и какая защита подойдут именно вашему устройству, посмотрите каталог на Akkuplus или напишите нам с параметрами вашей системы: напряжением, числом ячеек и типовой нагрузкой, чтобы получить конкретную рекомендацию, а не общий совет.

Источники

Часто задаваемые вопросы

Можно ли использовать аккумулятор без BMS?

Для литий-ионных и LiFePO4 пакетов это рискованно: без контроля напряжения ячеек растёт вероятность перезаряда, переразряда и теплового разгона. Исключение составляют некоторые герметичные свинцово-кислотные батареи, которые химически устойчивее к небольшим отклонениям.

При каком напряжении BMS отключает аккумулятор?

Точный порог зависит от химии ячеек и модели BMS: у литий-ионных элементов критичен как нижний предел переразряда, так и верхний предел перезаряда, а у LiFePO4 эти границы шире за счёт более устойчивой химии. Производитель конкретного пакета указывает точные значения в паспорте изделия.

В чём разница между BMS и EMS?

BMS отвечает за состояние конкретного батарейного пакета: измерение, защиту и балансировку ячеек. EMS управляет энергетическим балансом всей системы, например накопителя энергии, и принимает решения на основе данных, которые получает от BMS и других компонентов, включая PCS.

Почему БМС отключает батарею?

Чаще всего это защитная реакция на переразряд, перезаряд, перегрев, переохлаждение или значительный разброс между ячейками. Система динамически сужает рабочую область при старении ячеек и изменении температуры, поэтому отключение обычно означает срабатывание защиты, а не поломку самой BMS.

Как выбрать BMS для собственной сборки аккумулятора?

Начните с сопоставления напряжения, числа ячеек и максимальных токов заряда/разряда вашей нагрузки, затем уточните тип балансировки и наличие нужных интерфейсов связи. Продавцы помогают подобрать подходящий вариант, если вы сообщите параметры своей сборки.
