Un BMS (Battery Management System) es el cerebro de toda batería de litio: garantiza seguridad y máximo aprovechamiento de la capacidad. El VDE lo describe como la instancia de inteligencia central necesaria para operar celdas de litio sin riesgo. Sin BMS, una batería de litio no es un producto vendible ni seguro: es un conjunto de celdas sueltas esperando un fallo.
En resumen:
- Un BMS es fundamental para garantizar la seguridad y máxima capacidad de una batería de litio, ya que monitorea cada celda individualmente.
- La protección prioritariamente activa corta la corriente ante sobre tensión, subtensión o temperatura excesiva, mientras que el balanceo redistribuye carga entre celdas.
- La correcta elección del BMS debe considerar el número de celdas en serie, corriente máxima y tipo de balanceo, verificando siempre los umbrales en el datasheet.
- Los fallos del BMS, como pérdida de comunicación o desconexiones repentinas, se detectan midiendo la tensión de cada celda y revisando registros térmicos.
- Es crucial verificar el datasheet y la certificación del BMS antes de comprar, especialmente en aplicaciones de tracción o almacenamiento de alta seguridad.
Tabla de contenidos
- Funciones y componentes principales de un BMS para baterías de litio
- Tipos de BMS y qué topología encaja con cada uso
- Cómo protege el BMS y qué señales indican un problema
- Guía práctica para elegir un BMS compatible con tu batería
- Cómo saber si el BMS está dañado y cuándo resetearlo
- La experiencia de AkkuPlus con diagnóstico y reparación de packs de litio
- Por qué el BMS debe ser tu primer chequeo, no el último
- Cómo te ayuda AkkuPlus a elegir y mantener tu BMS
- Fuentes
- Preguntas frecuentes
Funciones y componentes principales de un BMS para baterías de litio
Un BMS bien diseñado no es una caja negra: es un conjunto de funciones jerarquizadas que trabajan juntas para mantener cada celda dentro de sus límites seguros. Según la clasificación funcional habitual en electrónica de potencia, un BMS típico ejecuta cinco tareas encadenadas: protección, balanceo, estimación de SoC, estimación de SoH y comunicación con el exterior.
La monitorización célula a célula es la base de todo lo demás. El controlador mide tensión, corriente y temperatura de cada celda individual, no solo del pack completo, porque una celda débil puede fallar mientras el voltaje total del conjunto parece normal.
Las protecciones críticas tienen prioridad absoluta sobre cualquier otra función: cortar la corriente ante sobretensión, subtensión, sobrecorriente o temperatura excesiva siempre gana frente al balanceo o la comunicación. El cell balancing entra después, redistribuyendo pequeñas diferencias de carga entre celdas para evitar que una se agote antes que las demás y arrastre al pack entero a una capacidad menor. La estimación de SoC (estado de carga) y SoH (estado de salud) se calcula combinando tensión, corriente acumulada y algoritmos de coulomb counting, y es lo que determina si el indicador de batería de tu dispositivo dice la verdad o miente por diseño.
Los componentes físicos que hacen posible todo esto incluyen:

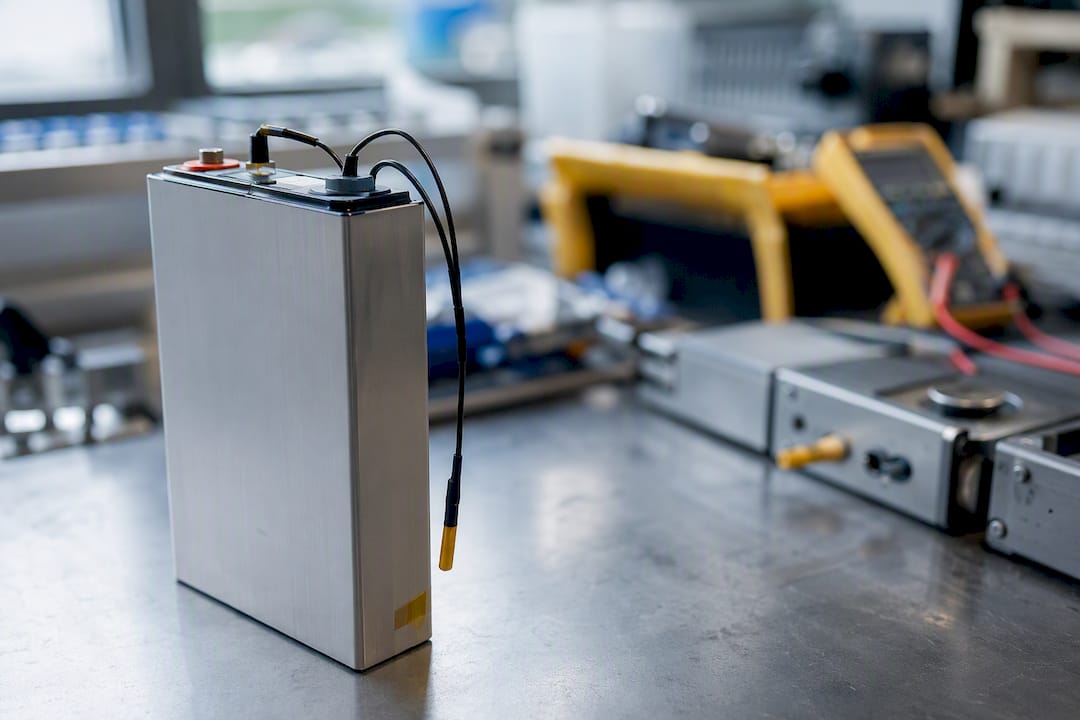

- Sensores de tensión y temperatura por celda o por grupo de celdas.
- Transistores MOSFET de potencia que actúan como interruptores de corte.
- Circuitos de balanceo, resistivos o basados en condensadores/inductores.
- Un microcontrolador que ejecuta los algoritmos de protección y estimación.
- Interfaces de comunicación como CAN, Modbus, RS485 o UART.
Tipos de BMS y qué topología encaja con cada uso
No existe un único diseño de BMS para litio: la elección depende del tamaño del pack, el número de celdas en serie y si necesitas escalabilidad futura. Conviene distinguir varias familias antes de comprar.
- BMS integrado en el módulo: va soldado o embebido dentro del propio pack de celdas, es compacto y barato, y domina en herramientas eléctricas, patinetes y packs de sustitución para dispositivos de consumo.
- BMS externo o centralizado: se instala separado de las celdas y gestiona packs más grandes, típico en almacenamiento doméstico y vehículos eléctricos, donde el mantenimiento y la sustitución de componentes deben ser posibles sin desmontar el pack entero.
- BMS con balanceo pasivo: disipa el exceso de energía de las celdas más cargadas en forma de calor mediante resistencias; es simple, económico y suficiente para packs pequeños o de pocas celdas en serie, según confirma la comparación técnica entre balanceo activo y pasivo.
- BMS con balanceo activo: transfiere energía entre celdas en lugar de desperdiciarla, lo que preserva más capacidad útil en packs grandes y de alto ciclo de uso, aunque encarece el diseño.
La escalabilidad en serie y paralelo tiene límites prácticos que la guía técnica de la VDMA detalla con cuidado: cada celda añadida en serie exige un canal de monitorización adicional, y sumar ramas en paralelo obliga a vigilar el reparto de corriente entre ellas para que ninguna se sobrecargue en silencio.
Cómo protege el BMS y qué señales indican un problema
El sistema vigila seis rutas de fallo con prioridades distintas: sobretensión de carga, subtensión de descarga, sobrecorriente de carga, sobrecorriente de descarga, temperatura alta y temperatura baja. La arquitectura funcional de un BMS suele reservar caminos de hardware independientes para estas protecciones, de modo que el corte de seguridad ocurra incluso si el microcontrolador principal se bloquea.
Existe una diferencia clara entre prealarma y corte definitivo. La prealarma avisa, normalmente vía comunicación digital, de que una celda se acerca al límite; el corte definitivo desconecta físicamente el pack mediante los MOSFET de potencia, sin margen de negociación.
Consejo profesional: si tu inversor o cargador deja de recibir datos del pack justo antes de un corte, revisa primero los registros de temperatura: una celda calentándose de forma asimétrica suele avisar minutos antes del corte por sobretemperatura.
En la práctica, los síntomas más comunes de que una ruta de protección se ha activado son una desconexión brusca durante la carga rápida, un apagado del dispositivo bajo carga alta, o un pack que se niega a cargar tras una descarga profunda por protección de subtensión.
Los umbrales concretos varían según la química de la celda, pero como referencia orientativa, muchas celdas de litio-ion comunes tienen límites típicos de tensión de carga y descarga y temperaturas de corte térmico, cuyos valores deben figurar explícitamente en el datasheet del fabricante. Estos valores deben figurar de forma explícita en el datasheet del fabricante, no como una cifra genérica de marketing.
Guía práctica para elegir un BMS compatible con tu batería
Elegir un BMS no es solo mirar el precio: hay parámetros técnicos que determinan si funcionará con tu pack concreto o si lo dañará en la primera carga.
- Verifica el número de celdas en serie (S) que soporta el controlador; un BMS para 4S no sirve para un pack de 7S aunque el conector encaje.
- Dimensiona la corriente nominal con un margen del 30 al 50 % por encima de la corriente máxima esperada, tal como recomienda la guía de selección de BMS de Digi-Electronics.
- Elige balanceo activo si el pack tiene muchas celdas en serie o celdas de calidad desigual; el pasivo basta para packs pequeños y económicos, según señala el mismo análisis comparativo de balanceo.
- Confirma la interfaz de comunicación: CAN y RS485 dominan en almacenamiento doméstico e industrial, mientras que módulos básicos suelen limitarse a salidas analógicas simples.
- Pide el datasheet completo con los umbrales de protección exactos, no una ficha comercial genérica, y comprueba si el firmware es actualizable.
Para instalaciones de tracción o almacenamiento con exigencias de seguridad más altas, comprueba si el fabricante declara conformidad con la norma E DIN EN IEC 62619, que fija requisitos de seguridad específicos para sistemas de gestión de baterías de litio. Un BMS certificado bajo esta norma suele incorporar redundancia hardware en sus rutas de protección, un detalle que rara vez aparece en módulos de origen incierto vendidos sin documentación técnica.
Cómo saber si el BMS está dañado y cuándo resetearlo
Un BMS que falla rara vez lo hace en silencio. Los síntomas más frecuentes son pérdida de comunicación con el inversor o cargador, desconexiones intermitentes sin motivo aparente, o una capacidad reportada que no coincide con el comportamiento real del pack bajo carga.
- Mide la tensión de cada celda por separado con un multímetro o un tester dedicado; una celda muy por debajo de las demás señala un problema de balanceo o una celda dañada, no necesariamente el BMS.
- Revisa los registros de comunicación (CAN o RS485) si el sistema los guarda, junto con el historial de eventos térmicos y de balanceo.
- Si detectas un corte de protección sin causa evidente, intenta un reinicio siguiendo el procedimiento del fabricante, normalmente desconectando la carga, esperando unos minutos y reconectando en orden correcto.
- Si el reinicio no restablece la comunicación o el corte se repite de inmediato, el módulo BMS probablemente necesita sustitución, tal como indican los casos documentados de fallo donde el remedio estándar es el servicio técnico.
Manipular un pack de litio sin descargarlo primero conlleva riesgo de cortocircuito y quemaduras. Si no tienes experiencia con electrónica de potencia, acude a un servicio especializado antes de abrir la carcasa.
La experiencia de AkkuPlus con diagnóstico y reparación de packs de litio
AkkuPlus trabaja a diario con baterías de litio de automoción, herramientas y electrónica de consumo, y eso incluye diagnosticar BMS que fallan por causas muy distintas: firmware desactualizado, celdas envejecidas de forma desigual o simplemente un módulo de origen dudoso sin datasheet fiable.
Antes de comprar o reparar, en AkkuPlus se pide siempre lo mismo al vendedor o al cliente:
- El número exacto de celdas en serie y en paralelo del pack original.
- La corriente máxima real de uso, no la nominal del fabricante del dispositivo.
- Si existe datasheet del BMS con umbrales de protección documentados.
Waldemar, editor de contenido técnico en AkkuPlus, insiste en que la mayoría de fallos "misteriosos" en packs de litio se resuelven revisando estos tres datos antes de tocar una sola celda.
Por qué el BMS debe ser tu primer chequeo, no el último
La mayoría de compradores mira capacidad y voltaje, y deja el BMS para el final, cuando debería ser el primer filtro. Un pack con celdas mediocres pero un BMS bien especificado dura más y falla de forma más predecible que uno con celdas excelentes y un controlador sin datasheet verificable.
Desconfía de cualquier anuncio que hable de "protección total" sin cifras concretas de tensión, corriente o temperatura. Esa vaguedad suele esconder un módulo sin certificar. Pide siempre el datasheet técnico antes de pagar: si el vendedor no puede mostrarlo, esa ausencia ya es la respuesta.
— Waldemar
Cómo te ayuda AkkuPlus a elegir y mantener tu BMS
AkkuPlus es la alternativa a comprar a ciegas: en lugar de adivinar si tu BMS falla, puedes medir cada celda con un tester profesional para celdas estándar y de botón antes de decidir si el problema está en el controlador o en el pack.
Cuando el diagnóstico confirma que el módulo BMS o una celda concreta han fallado, el servicio de reparación y sustitución de celdas de AkkuPlus funciona con packs de cualquier marca, sin depender del fabricante original. También encontrarás baterías con especificaciones claras y documentadas, como la Optima Red Top RT S de 12 V y 50 Ah, si tu proyecto necesita sustituir el pack entero en lugar de repararlo. Escribe a AkkuPlus con el modelo de tu pack y los síntomas que observas: el primer paso siempre es identificar si el fallo está en las celdas o en el controlador.
Fuentes
- Faktencheck BMS (VDE)
- BMS-Funktionen | Was ein Batterie-Management-System leistet
- Leitfaden Lithium-Ionen Batteriesysteme (VDMA)
- BMS Technik: Aktives vs. Passives Balancing
Preguntas frecuentes
¿Qué es el BMS de una batería de litio?
Es el sistema electrónico que supervisa tensión, corriente y temperatura de cada celda, y protege el pack cortando la energía ante condiciones inseguras.
¿Cómo saber si el BMS está dañado?
Los signos más claros son pérdida de comunicación con el cargador o inversor, desconexiones sin causa aparente y una capacidad reportada que no coincide con el rendimiento real; medir cada celda con un tester dedicado ayuda a confirmar si el fallo está en el controlador o en una celda concreta.
¿Cómo puedo resetear el BMS de una batería?
Desconecta la carga, espera unos minutos y reconecta siguiendo el orden que indique el fabricante; si el corte de protección se repite de inmediato, el módulo probablemente necesita revisión o sustitución en un servicio especializado.
¿Cuáles son los tipos de BMS?
Existen BMS integrados en el módulo y BMS externos o centralizados, y dentro de ambos se distingue entre balanceo pasivo, más simple y económico, y balanceo activo, más eficiente en packs grandes con muchas celdas en serie.
