El balanceo de celdas iguala el estado de carga (SoC) y el voltaje de todas las celdas de un paquete para que ninguna limite la capacidad ni el rendimiento del conjunto. Para la mayoría de sistemas domésticos, bicicletas eléctricas o herramientas, el balanceo pasivo integrado en el BMS es suficiente. En vehículos eléctricos, sistemas de almacenamiento estacionario o cualquier aplicación donde cada punto de eficiencia cuenta, el balanceo activo justifica su coste y complejidad adicionales.
En resumen:
- El balanceo pasivo es suficiente para sistemas domésticos y herramientas, mientras que en vehículos eléctricos y aplicaciones de alta eficiencia, el balanceo activo justifica su mayor coste y complejidad.
- La principal causa de desequilibrio es la variación en la fabricación y el envejecimiento diferenciado de las celdas, que puede detectarse por diferencias de voltaje superior a 50 mV o calentamiento asimétrico.
- El balanceo pasivo disipa la energía en calor, en tanto que el activo redistribuye la carga, logrando hasta un 90 % de eficiencia, pero requiere componentes más caros y un control más sofisticado.
- En la práctica, la detección temprana y medición individual de cada celda permite decidir si reparar o reemplazar celdas dañadas, antes de que el desequilibrio cause fallos mayores o pérdida de capacidad.
- Para proyectos comunes, un BMS pasivo calibrado y ciclos de carga lenta son suficientes, reservando el balanceo activo para sistemas donde la máxima utilización de energía sea prioritaria.
Tabla de contenidos
- Qué es el desequilibrio celular: causas y señales prácticas
- Pasivo vs activo: funcionamiento, ventajas, inconvenientes y riesgos
- Topologías y circuitos: cómo implementan el balanceo activo y pasivo
- Impacto del balanceo en rendimiento, vida útil y seguridad
- Cómo lo gestiona el BMS: umbrales, ventanas de activación y limitaciones prácticas
- Cómo diagnosticar y balancear un paquete paso a paso
- La experiencia de taller detrás de estas recomendaciones
- Prioridades reales al diseñar o mantener un sistema de celdas
- Herramientas de Akkuplus para diagnosticar y reparar tu paquete
- Fuentes
- Preguntas frecuentes
Qué es el desequilibrio celular: causas y señales prácticas
Ninguna celda de litio sale de fábrica idéntica a otra. Las variaciones microscópicas en el grosor del electrodo, la densidad del electrolito o la calidad de las soldaduras internas provocan que dos celdas con la misma especificación tengan capacidades reales distintas desde el primer ciclo. Con el uso, esa brecha se agranda: el envejecimiento no es uniforme, la temperatura de cada celda dentro del paquete varía según su posición, y las corrientes de autodescarga difieren de una celda a otra.
El problema se agrava cuando las celdas se conectan en serie. En esa configuración, la corriente que atraviesa el paquete es la misma para todas las celdas, pero cada una alcanza su límite de voltaje en un punto distinto. La celda más débil se carga o descarga primero e impulsa al sistema a cortar antes de que las demás alcancen su capacidad completa. Ese es el mecanismo central detrás de por qué el control de celdas importa tanto en packs grandes como en pequeños.
Las señales de que un paquete necesita revisión suelen ser bastante concretas:
- Diferencias de voltaje por celda superiores a 50 mV en reposo, medidas con el paquete estable durante al menos una hora.
- Cortes de protección que se activan antes de lo esperado, con celdas que aún muestran voltaje de sobra en el resto del paquete.
- Pérdida de capacidad útil notable respecto a la especificación original, incluso con pocos ciclos de uso.
- Calentamiento asimétrico durante la carga, detectable al tacto o con cámara térmica, concentrado en una o dos celdas.
Monitorizar cada celda de forma individual, no solo el voltaje total del paquete, es el único modo de detectar estos síntomas antes de que se conviertan en un fallo.
Pasivo vs activo: funcionamiento, ventajas, inconvenientes y riesgos
El balanceo pasivo funciona por disipación: cuando una celda alcanza un voltaje superior al resto, un MOSFET conecta una resistencia en paralelo que quema el exceso de energía en forma de calor. Es un método sencillo, barato y con décadas de uso probado en electrónica de consumo y baterías de plomo. El balanceo activo, en cambio, redistribuye la energía de las celdas con más carga hacia las que tienen menos, en lugar de desperdiciarla como calor.
Esa diferencia de principio se traduce en números concretos a la hora de comparar ambas familias:
- Eficiencia energética: el balanceo pasivo pierde toda la energía excedente como calor; el activo puede alcanzar entre un 70 % y un 90 % de eficiencia según la topología elegida.
- Coste por canal: el pasivo requiere solo una resistencia y un MOSFET por celda, mientras que el activo necesita inductores, capacitores o convertidores DC-DC, con un coste de componentes varias veces superior.
- Complejidad de control: el pasivo se gestiona con lógica simple de umbral; el activo exige algoritmos de control más sofisticados y firmware dedicado.
- Modos de fallo: un canal pasivo dañado simplemente deja de disipar, un fallo de bajo riesgo. Un canal activo dañado puede, en el peor caso, generar rutas de energía no controladas entre celdas.
Dato clave: el balanceo activo puede llegar al 90 % de eficiencia frente a la pérdida total inherente al método pasivo, pero esa ganancia exige un esfuerzo de calificación bajo normas como ISO 26262 o IEC 61508 que es sensiblemente mayor.
Esa brecha en eficiencia no es gratuita. Desde la óptica de la seguridad funcional, los sistemas activos presentan modos de fallo más severos y requieren un proceso de certificación más exigente que los pasivos, sobre todo en automoción y aplicaciones industriales. Por eso muchos fabricantes de packs de gran volumen siguen apostando por el pasivo: no porque sea técnicamente superior en eficiencia, sino porque el coste total de ciclo de vida, incluyendo pruebas y certificación, suele ser menor.
La recomendación práctica se resume así: si el paquete opera en ciclos moderados, con celdas de calidad homogénea y sin restricciones extremas de autonomía, el balanceo pasivo cubre la necesidad real. Si el sistema exige maximizar cada wattio hora disponible (vehículos eléctricos, baterías estacionarias de gran capacidad, drones de largo alcance), el balanceo activo empieza a pagar su propia complejidad.
Topologías y circuitos: cómo implementan el balanceo activo y pasivo
El balanceo pasivo más habitual usa un bypass por celda: un MOSFET en serie con una resistencia que se activa cuando esa celda concreta supera el umbral de voltaje respecto a sus vecinas. Es la topología que encontrarás en la inmensa mayoría de BMS de consumo, desde patinetes eléctricos hasta baterías de herramientas.
El balanceo activo se implementa con arquitecturas más variadas, cada una con un perfil de rendimiento distinto:
- Flying-capacitor (capacitivo): un capacitor se conecta alternamente entre pares de celdas para transferir carga de la más llena a la más vacía. Es económico pero limitado en velocidad de transferencia.
- Switched-inductor: usa un inductor como elemento de almacenamiento temporal de energía entre celdas adyacentes; ofrece más corriente de balanceo que el capacitivo.
- Convertidores DC-DC (buck, boost, flyback, Ćuk): permiten mover energía entre cualquier par de celdas del paquete, no solo entre vecinas. Comparativas en simulación muestran que la topología duty-cycle suele ser más rápida que Ćuk o flyback en igualdad de condiciones.
Estas arquitecturas también se diferencian por el modo de flujo de energía que permiten: cell-to-cell (entre celdas vecinas), cell-to-pack (una celda cede energía al paquete completo), pack-to-cell (el paquete alimenta a una celda concreta) y cell-to-pack-to-cell, el más flexible y también el más complejo de controlar.
A la hora de elegir topología, los criterios de diseño reales son la corriente de balanceo necesaria, el coste por canal, la eficiencia de conversión y cuánta complejidad de firmware está dispuesto a asumir el equipo de desarrollo. Los convertidores DC-DC dan el mejor rendimiento, pero multiplican las pruebas de compatibilidad electromagnética necesarias antes de producción.
Impacto del balanceo en rendimiento, vida útil y seguridad
La capacidad útil de un paquete en serie queda determinada por su celda más débil, no por la media del conjunto. Si una celda tiene un 5 % menos de capacidad que sus vecinas, todo el paquete pierde ese 5 %, aunque el resto de celdas tenga margen de sobra. Este efecto se agrava ciclo tras ciclo: una celda que trabaja sistemáticamente cerca de sus límites de voltaje envejece más rápido que las demás, ampliando el desequilibrio con el tiempo.
Dato clave: el balanceo activo permite que las celdas con más carga cedan energía a las más débiles durante el propio ciclo de carga, lo que mejora el runtime efectivo del paquete y puede acortar el tiempo de carga total frente a un sistema puramente pasivo.
El riesgo de seguridad más relevante es la sobrecarga localizada. Una celda que alcanza su límite de voltaje antes que las demás, sin un balanceo eficaz, puede sufrir estrés térmico repetido en cada ciclo de carga completo. Con el tiempo, ese estrés se traduce en:
- Aumento de la resistencia interna de la celda afectada, que a su vez genera más calor en cada ciclo posterior.
- Reducción de la vida útil global del paquete, incluso si el resto de celdas están en buen estado.
- Mayor probabilidad de activación de protecciones de seguridad ante picos de temperatura o voltaje.
Aplicaciones estacionarias con celdas LiFePO4, donde los ciclos son diarios y prolongados, muestran especialmente bien este efecto: sin un buen control de celdas, el paquete completo puede perder capacidad útil de forma visible en pocos meses.
Cómo lo gestiona el BMS: umbrales, ventanas de activación y limitaciones prácticas
El BMS decide cuándo balancear observando tres variables principales: el voltaje individual de cada celda, el SoC estimado y la diferencia máxima permitida entre celdas del mismo paquete. En paquetes LiFePO4 y aplicaciones estacionarias, un umbral de disparo habitual se sitúa entre 30 y 50 mV de diferencia por celda, y el balanceo suele concentrarse cerca del final de la carga, por encima del 95 % de SoC, cuando las diferencias entre celdas se vuelven más visibles.
La estrategia de control también importa: los algoritmos basados en voltaje, en SoC o en capacidad estimada ofrecen distinta velocidad y precisión de equilibrio, y esa elección afecta directamente cuánto tiempo tarda el paquete en balancearse por completo.
Las limitaciones prácticas del balanceo pasivo son evidentes: la corriente de balanceo suele estar limitada a unos pocos cientos de miliamperios por canal, así que equilibrar un desajuste grande puede añadir horas al tiempo total de carga. Señales típicas de un BMS con canales de balanceo muertos incluyen:
- Una celda que mantiene sistemáticamente un voltaje distinto al resto, ciclo tras ciclo, sin que la diferencia se reduzca nunca.
- Calor detectable en un MOSFET de bypass concreto durante la fase de balanceo, señal de que ese canal sigue activo mientras otros no responden.
- Tiempos de carga que se alargan progresivamente sin motivo aparente en la química de la batería.
Cómo diagnosticar y balancear un paquete paso a paso
Antes de decidir si reparas o sustituyes un paquete, conviene seguir un procedimiento ordenado de medición y prueba:
- Descarga el paquete a un SoC intermedio (alrededor del 50 %) y déjalo reposar una hora antes de medir, para evitar lecturas distorsionadas por polarización.
- Mide el voltaje individual de cada celda con un tester de precisión y anota las diferencias; un comprobador de baterías compatible con celdas estándar facilita esta lectura celda a celda.
- Identifica la celda o celdas fuera de rango si la diferencia supera los 50 mV en reposo frente a la media del paquete.
- Aplica una carga lenta con balanceo activo del cargador, nunca una carga rápida, para dar tiempo a que los circuitos de bypass corrijan las diferencias.
- Repite la medición tras dos o tres ciclos completos para ver si la desviación se reduce o se mantiene estable.
Consejo profesional: Si tras tres ciclos de carga lenta con balanceo la misma celda sigue desviándose más de 80 mV respecto al resto, no insistas con más ciclos: esa celda probablemente tiene una pérdida de capacidad irreversible y el balanceo no la va a arreglar.

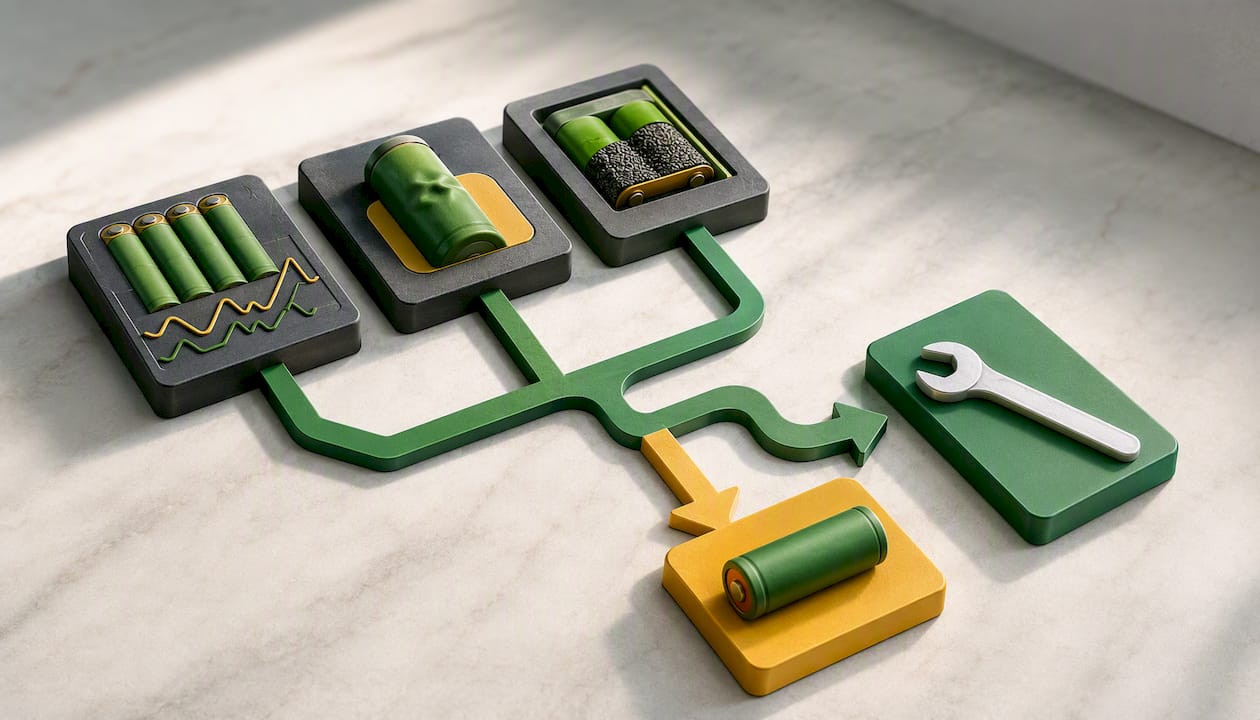

La decisión entre reparar y sustituir depende de tres señales: desviación de voltaje que no mejora con ciclos de balanceo, hinchazón física visible en la carcasa de la celda, o una resistencia interna muy por encima de la especificación original. Cualquiera de estas tres, por separado, ya justifica cambiar la celda antes de que arrastre al resto del paquete.
La experiencia de taller detrás de estas recomendaciones
En talleres especializados, el diagnóstico de paquetes desequilibrados pasa siempre por el mismo primer paso: medir celda a celda, no confiar en el voltaje total. Herramientas de testeo permiten aislar rápidamente qué celda concreta se ha degradado frente al resto, tanto en paquetes de níquel como en packs de litio de herramientas eléctricas y afeitadoras.
La mayoría de los casos que llegan como «batería que dura poco» resultan ser una o dos celdas que arrastran al paquete completo, no un fallo generalizado. En esos casos, el servicio de sustitución de celdas aporta más valor que comprar un pack nuevo entero, sobre todo en equipos donde el resto de componentes sigue en buen estado. Una regla común en talleres es que si solo una fracción de las celdas está degradada y la electrónica del pack funciona bien, reparar tiene sentido económico; si el desequilibrio es generalizado, no.
Prioridades reales al diseñar o mantener un sistema de celdas
El error más común que veo en proyectos de aficionados es tratar el balanceo activo como una mejora automática. No lo es: añade puntos de fallo, exige firmware más maduro y rara vez se justifica fuera de aplicaciones donde la eficiencia máxima es innegociable. Para la mayoría de proyectos reales, invertiría primero en mejores umbrales de monitorización y en un BMS pasivo bien calibrado antes de saltar a topologías activas. La seguridad funcional debería pesar tanto como la eficiencia, sobre todo cuando el mantenimiento posterior lo hará alguien sin acceso al diseño original.
— Waldemar
Herramientas de Akkuplus para diagnosticar y reparar tu paquete
Diagnosticar un desequilibrio celular sin el equipo adecuado es adivinar a ciegas. El tester de baterías de Akkuplus está pensado precisamente para medir celda a celda, tanto en formatos estándar como en pilas de botón, y es el primer paso antes de decidir si un paquete necesita balanceo o sustitución directa.
Cuando el diagnóstico confirma que una o varias celdas están fuera de rango de forma irreversible, sustituir solo esas celdas suele costar una fracción de un pack nuevo. El servicio de reparación y sustitución de celdas de Akkuplus cubre modelos de múltiples fabricantes, sin depender de que el fabricante original siga ofreciendo repuestos. Si tu paquete ya muestra los síntomas descritos (cortes prematuros, calentamiento asimétrico, pérdida de capacidad), el paso lógico es medir primero con el tester y, según el resultado, solicitar presupuesto de sustitución de celdas directamente en la página del servicio.
Fuentes
Para profundizar en los aspectos técnicos tratados aquí, estas referencias ofrecen el respaldo académico e industrial más sólido:
- PMC article (review) on cell balancing
- A critical review of battery cell balancing techniques... (ScienceDirect)
- Active vs. Passive Cell Balancing: A Functional Safety and Risk Perspective - LiBat
- Article on active balancing benefits (Applied Energy DOI)
Preguntas frecuentes
¿Cómo saber si el BMS está dañado?
Un BMS con canales de balanceo muertos deja que una celda concreta mantenga siempre la misma desviación de voltaje, ciclo tras ciclo, sin que se corrija; también pueden aparecer cortes de protección prematuros o calentamiento asimétrico en un MOSFET de bypass específico.
¿Qué es un balanceador de baterías?
Es el circuito, integrado en el BMS o como módulo externo, que iguala el voltaje o el SoC entre las celdas de un paquete, ya sea disipando el exceso de las celdas más cargadas (balanceo pasivo) o redistribuyéndolo hacia las más débiles (balanceo activo).
¿Cómo calibrar la batería de un móvil Android?
La calibración de software en un móvil no reequilibra celdas físicas, sino que recalcula la curva de porcentaje de batería: se descarga el teléfono hasta el apagado automático, se carga sin interrupciones hasta el 100 % y se deja reposar un rato antes de usarlo, para que el sistema reajuste su estimación de SoC.
¿Cómo puedo equilibrar las baterías de litio?
Para packs de litio en aplicaciones domésticas, un cargador con balanceo pasivo integrado y ciclos de carga lenta suele bastar; si tras varios ciclos una celda sigue desviándose más de 80 mV respecto al resto, esa celda probablemente necesita sustitución en lugar de más ciclos de balanceo.
¿Cuándo conviene el balanceo activo frente al pasivo?
El balanceo activo se justifica cuando la aplicación exige maximizar cada wattio hora disponible, como en vehículos eléctricos o baterías estacionarias de gran capacidad; para la mayoría de packs de consumo, el balanceo pasivo integrado en el BMS cubre la necesidad real sin añadir complejidad ni coste de certificación.
